矢量示波器

录入:edatop.com    点击:

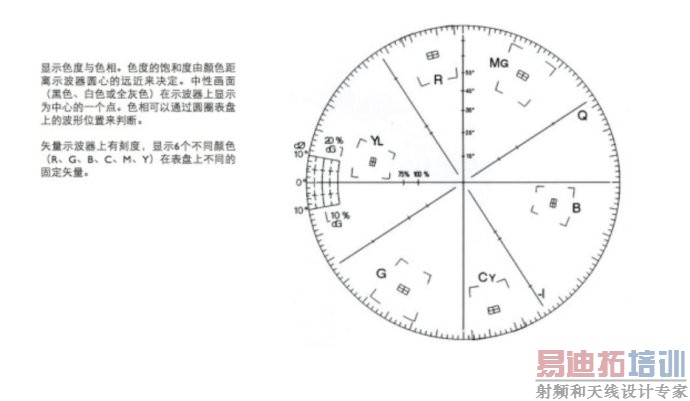

矢量监视器是监视色彩用的,波形从中心点向外发散。当为黑白图像时,就会只有中间一个亮点。图像有色彩时,才会有波形出现。波形离圆心越远,说明色彩饱和度越高。绿框中的字代表相应色相,如 R 是红色...一圈一圈的黄色标线是刻度,上面有数值。所谓色彩超标了,就是波形超出了一定的范围。在专业视波仪上面每个色相都有一个“田”标记,共有六个。判断是否超标就看波形是否超出了“田”。

RGB Parade示波器

RGB Parade示波器用于将RGB三通道的波形并排显示,作用有两个:1纠正色偏,2场景匹配。通过RGB Parade示波器你可以看到高亮区(波形顶端)、阴影区(波形底端)、中间调(波形中间部分)是否平衡.我们知道最亮的高亮区和最深的阴影区它们的饱和度接近0,所以在最上方100/IRE和最下方0/IRE这两条线的位置,RGB三者的波形应该是对齐的。

在下图中,窗外的光线是冷调蓝色,人物身后墙上的光线是中性,阴影比较深重。这些特性在示波器上都能看到。B通道波形左侧的突起,反映了窗外冷调光线。R通道波形横轴中间位置的突起,反映了人物面部偏暖。而人物身后墙壁(画面右侧)之所以呈中性,是因为RGB三通道的波形右侧几乎是对齐的。RGB Parade本质上是波形示波器,只不过分别显示RGB三通道的波形。读RGB Parade示波器需要学会比较三通道波形的高度和形状。和波形示波器一样,RGB Parade的波形也是对应一副图像从左至右的调性。只不过波形示波器显示的是亮度信息波形,RGB Parade显示的是RGB三通道信息的波形。不明白波形和图像对应关系的同学,看下面这张图,当你把图像和波形上下对齐再看,是不是有点感觉了,比如图像里窗户那个亮条,刚好对着下面波形的突起。通过读下图的波形,我们知道它的颜色是准确和中性的,因为RGB三个波形的高度相同,特别是顶部和底部都对齐。再仔细看波形,对于高亮阴影和低饱和度物体它们的RGB是高度一致的,而高饱和度物体的波形高度肯定是不一致的通过比较波形你可以检查色彩平衡。简单来说,色偏是一或两个通道过强或者过弱造成的,看RGB Parade波形就可以发现问题。稍微看一眼下图的波形就知道拍摄时白平衡设置有问题。R通道明显最强(高),G通道次之,说明整幅图像都会向橙黄色偏(见次生色原理,R+G=Y黄)
