labVIEW 时域—频域分析

录入：edatop.com 点击：

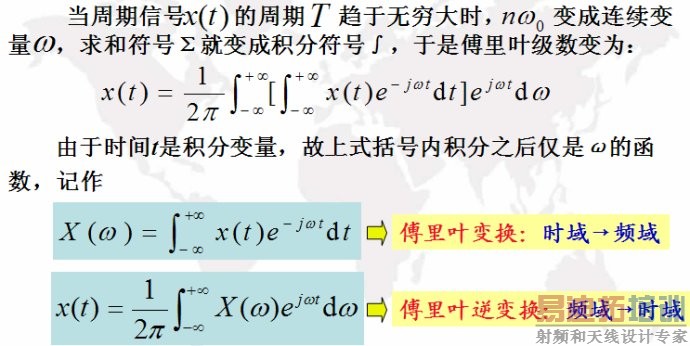

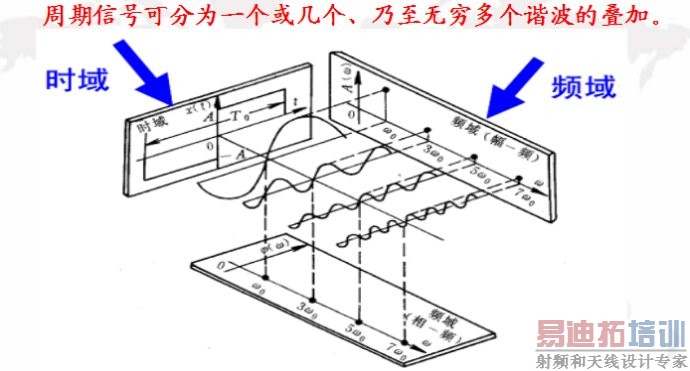

频域（频率域）——自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

　　对信号进行时域分析时，有时一些信号的时域参数相同，但并不能说明信号就完全相同。因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进一步分析信号的频率结构，并在频率域中对信号进行描述。

接下来在labVIEW中举个简单的例子来讲解：

其前面板如图所示：

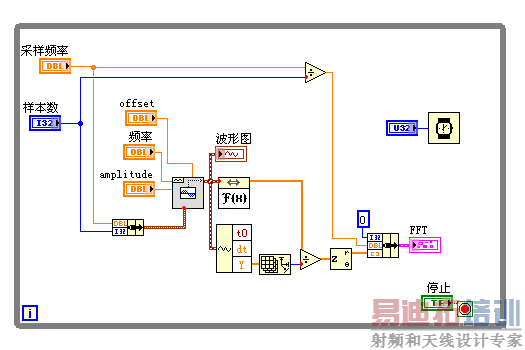

后面板：

本例采用一个正弦信号发生器，生成一个正弦信号，波形图实时显示其时域信号，经过傅里叶变换以后，在频域内显示信号的频率结构。

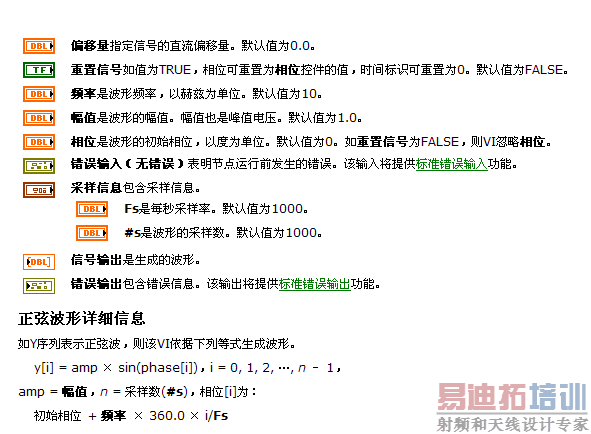

正弦信号发生器VI为：

其意义如下:

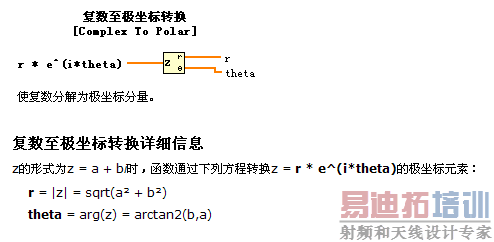

由前面可知，程序中经过FFT转换的时域信号，输出的值为信号幅值的和，因此需要求的均值，再将复数分离出幅值，采用的是“复数至极坐标转换VI”，其具体功能如下：

信号分析：

1、傅里叶变换后的幅值减半；

2、频率为0点对应的幅值是信号中直流分量的幅值；
3、低频含有波形频率，高频为采样频率与波形频率只差。（有待研究）
