LabVIEW串口调试笔记

使用虚拟串口调试工具（软件下载地址：http://www.skycn.com/soft/30517.html 说明书下载地址：http://www.gzputian.com.cn/PDF/TCP/VSPM .pdf ）：这个工具的原理是模拟两个串口，然后通过TCP/IP协议进行串口间的通信。

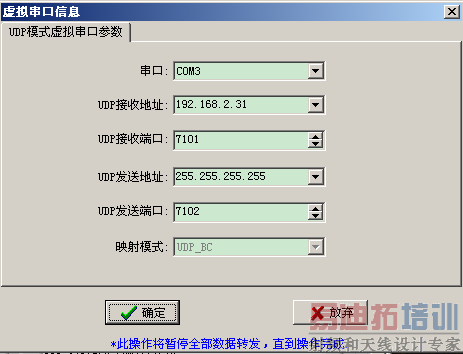

1>先打开虚拟串口调试工具，设置为UDP模式后，新建一个虚拟串口设置成下图这样

2>然后再新建一个虚拟串口设置成下图这样

3>这个时候可以开启两个串口调试助手，并分别设置为上面的两个串口，都分别发送数据，应该是可以相互通信的。

4>然后关掉COM1的串口调试助手，打开LabVIEW里面的串口例程。如果你安装在D盘的话，例程存放的地址为“D:Program FilesNational InstrumentsLabVIEW 2011examplesinstr”。

打开这个文件：

选择Advanced Serial Write and Read.vi并打开，为了不改动这个例程，你也可以打开后将这个例程另存为一个另外的地方。

设置COM1。然后将串口调试助手需要发送到数据以“enter”键结尾（因为例程中需要判断这个结束标志，不然会超时退出）。

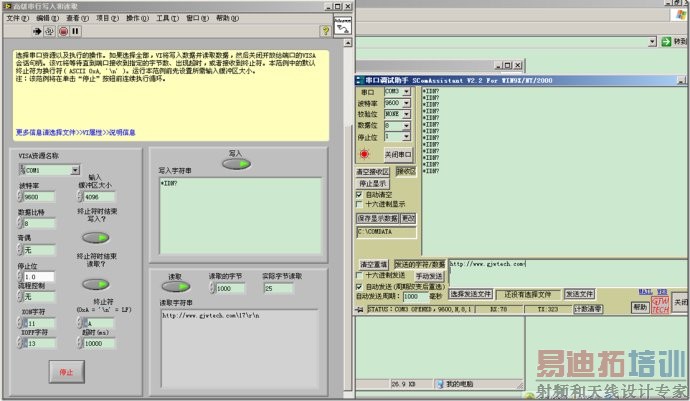

5>运行LabVIEW，将串口调试助手设置为自动发送。这个时候你就可以看到他们之间也可以相互通信了。
