labview条件结构和事件结构的复制功能

录入:edatop.com    点击:
在编写一个中等规模的程序时,状态机和事件结构是常见的设计模式,SR(SHIFT REGISTER)经常用于在各个CASE之间传递数据,当CASE比较多的时候,经常会出现SR忘记连接或者需要增加新的SR,此时会非常麻烦,需要在几十个CASE之间切换,重新连线.

LV的CASE结构和事件结构有一个非常重要的功能"CASE 或者事件复制功能",借助这个功能,可以很容易解决上面的问题.

在设计程序时,一定要预留一些SR,不用的时候,设置成BOOLEAN类型,并不会占用很多的内存空间.
对于条件判断,SR可以设置成BOOLEAN ARRAY,这样一个SR可以表示多的位的状态,相当于PLC的M中间继电器.

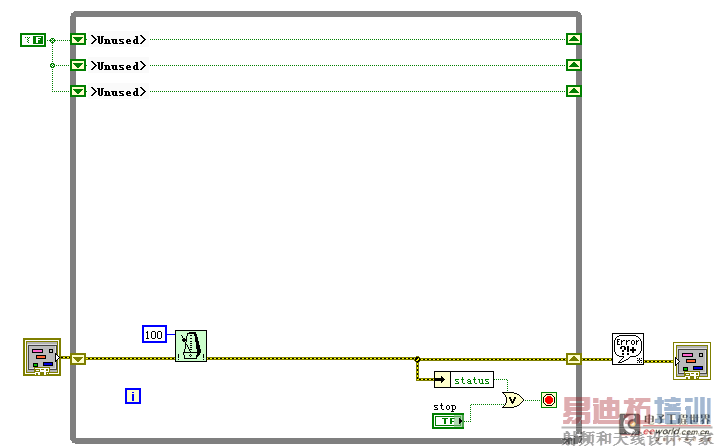

对于常见的结构,应该存储成模板(.VIT),下面是一个连续单循环的模板

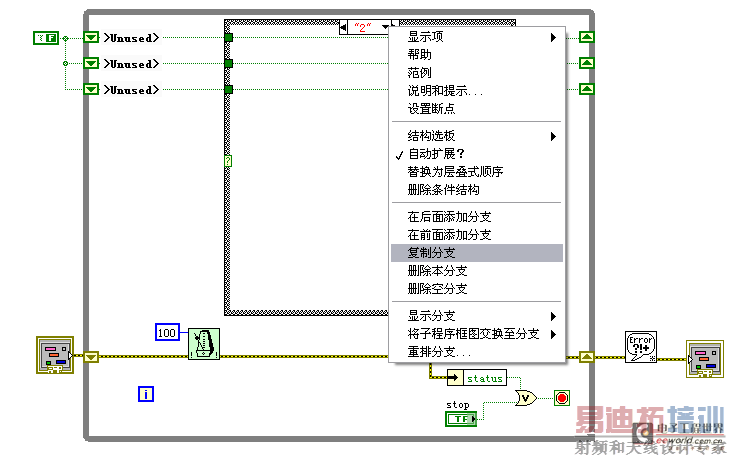

以CASE结构为例(事件结构方法相同)


采用复制方式,所有的SR就可以自动连接,在使用状态机的时候,经常会设计一个"BLANK" 空白CASE,这个CASE不执行任何实际操作,唯一的功能就是做为一个被复制的CASE,恰当地使用复制功能,可以极大地提高编程效率.
