Labview编辑和调试虚拟仪器

编辑技术

在前一章的末节，我们一起写了一个最简单的Labview程序，下面我们将仔细讨论前面板和程序框图中的各种编辑技术

1．创建：在上一章中我们介绍了最常用的创建方法，就是用鼠标选择，然后放置到框图或前面板中，在这里我们为大家介绍另外一种常用的方法。如图：放置一个随机数函数到程序框图，位于函数—编程－数值－随机数。

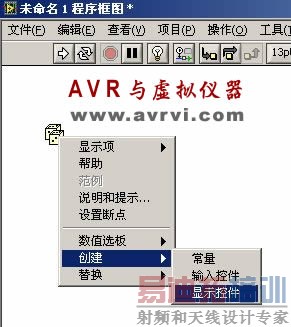

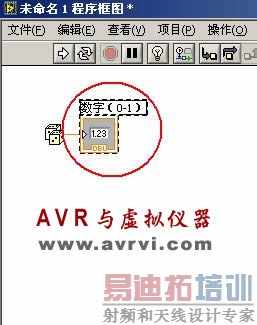

然后在上面单击右键，选择创建－显示控件，如图

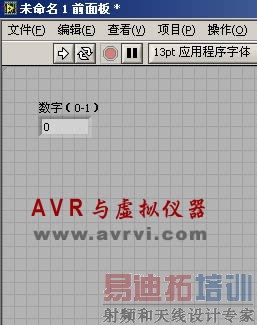

则可看到有一数值控件与其相连，前面版上也出现了一个数值控件。如图：

2．选择对象：在前面板和程序框图中，使用定位工具来选择对象，它也可以用来移动和调整对象的大小，如图：

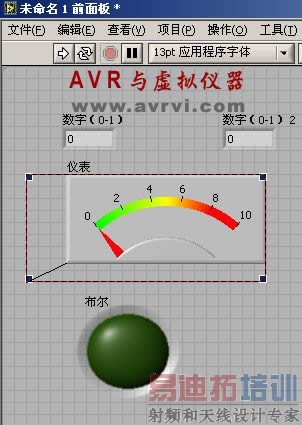

当对象被选中时，就会出现环绕的虚线轮廓
当要选择多个对象时，按住键并同时单击鼠标即可，如图：

或者在空白处单击鼠标，并拖拽光标直到全部希望的对象均出现在矩形框来选择多个对象。如图：

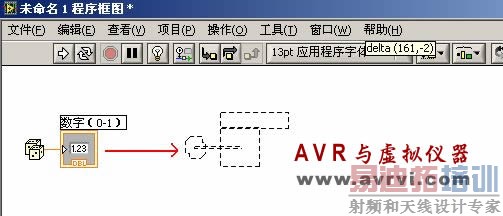

3．移动对象：选定对象后，用鼠标拖拽，便可移动对象到指定位置。如图：

4．删除和复制对象：显然，选中所要进行操作的控件后，单击主菜单中的编辑，然后选择删除或者复制，粘贴是完全可以实现各项操作的。下面我向大家介绍几种用键盘来实现这些操作的方法。
删除：选中控件后，按下“退格”键或即可

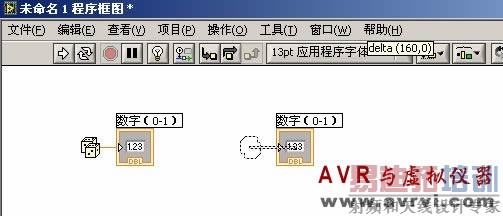

复制：选中控件后，按,然后即可，或者按下,然后拖拽所需要复制的控件到其他地方即可，如图：

5．调整对象大小：当工具选项板上选定定位工具时，把鼠标挪到各个控件的角上时，就会大小调节的句柄，直接拖拽，然后释放，便可改变控件的大小，如图：

注意：某些控件横向的大小，不能改变纵向的大小，比如数字控件！ [p]

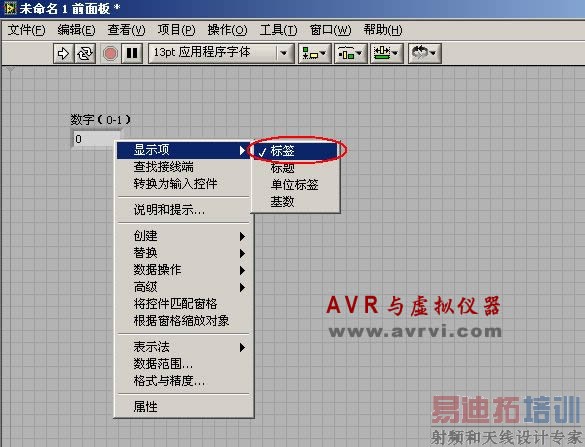

6．标签对象：标签分为两种－自由标签和固有标签。固有标签是用户在添加控件时系统自动添加上的，不能删除和复制，只能隐藏。如图，单击右键，把标签一栏取消即可。

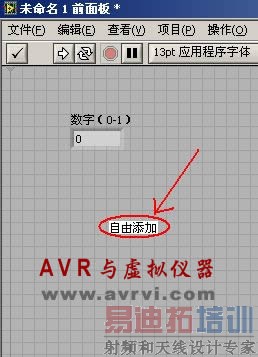

自由标签不附加与任何对象，可独立的创建，移动或处理。使用即可实现自由创建和编辑。如图：

输入完后，在空白处单击鼠标即可。

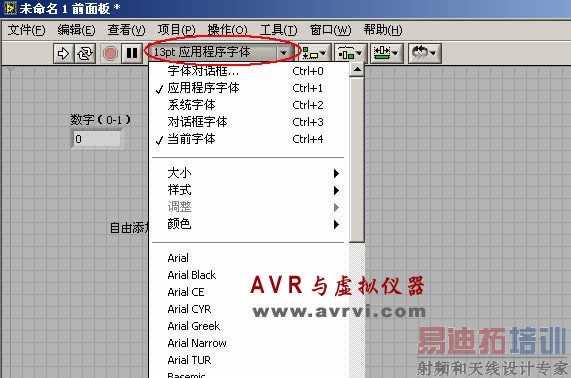

7．改变字体，字形和文本大小：使用工具条上的文本设置工具，可以方便地更改标签，控件或指示器中显示的任何文本的字体，字形，大小和对齐方式。如图：

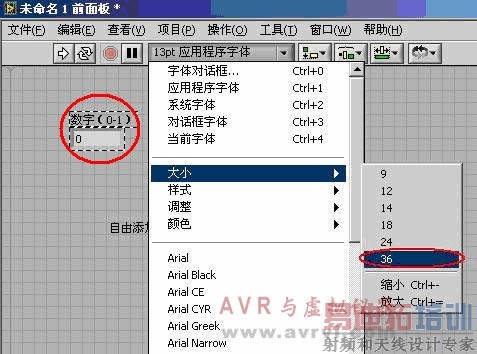

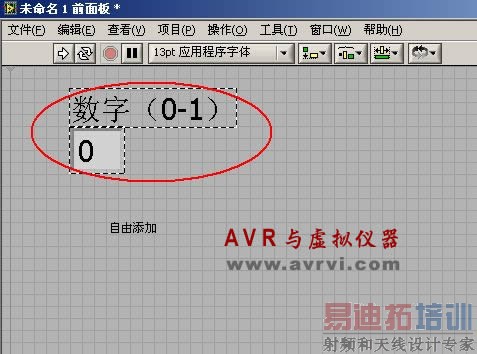

选中控件后，更改大小为36

具体每一项下拉菜单的功能，大家根据字面的意思即可理解，这里不再赘述。

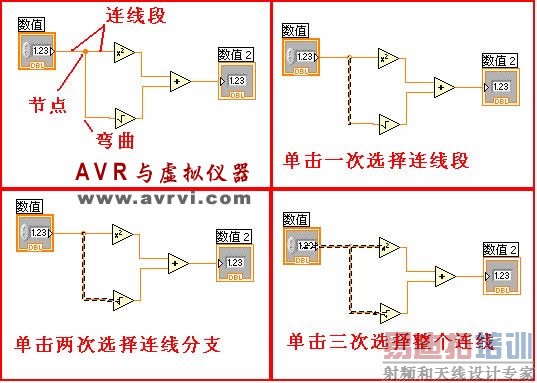

8．编辑连线：如图：

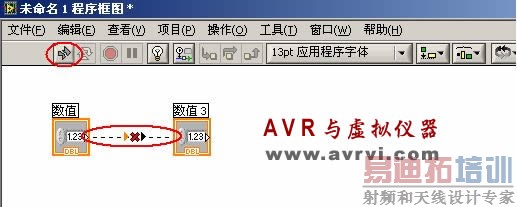

当连线发生错误时，就会出现断线，在有断线的时候，程序也就不能运行，运行按钮也会发生改变，如图：

此时选中断线，然后按即可删除，或者按清除所有断线。
9．对象的对齐，分布和大小调节：

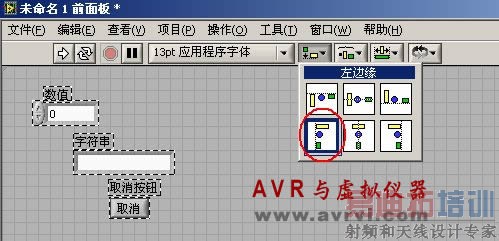

对齐－先选中所需要对齐的控件，然后选择不同的对齐方式即可

对齐后的效果如图：

控件之间的间距也可进行调整，如图，先选中他们，然后然后选择调整间距。

排列后的效果如图： 三个控件已呈等垂直间距排列

调试技术 [p]

1．发现错误：当编程错误使VI不能编译或运行时，工具条上的运行按钮便会变为不能运行，如图：

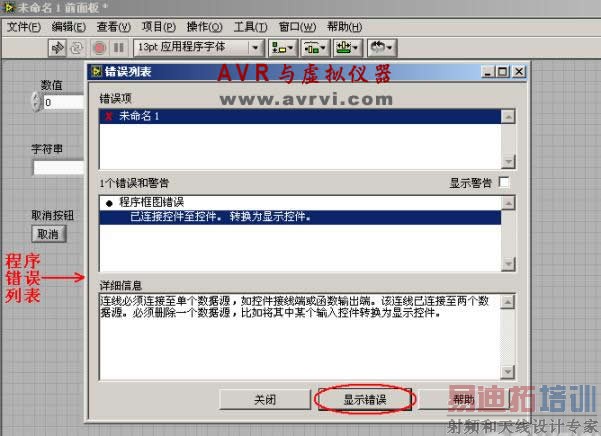

，单击，便会弹出程序错误列表，如图：

单击显示错误，便可在程序框图中找到出错的地方，如图：

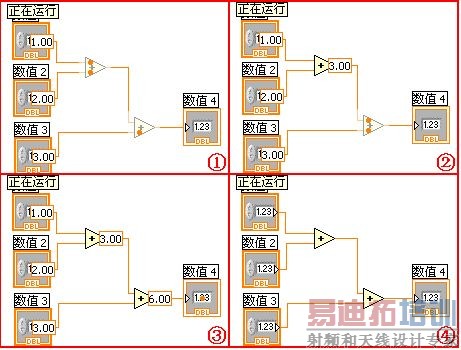

2．加亮执行：单击加亮执行按钮，可在程序框图中观察到数据流的流动状态，但程序的执行时间会明显增加。如图：

3．单步通过VI：为了调试程序，你可以一个节点一个节点地执行框图，在运行程序的时候，不要点击运行按钮，直接点击单步运行按钮，运行一步后，程序自动暂停下来，等待用户的下一个命令，再执行下一步。如图：

两个单步按钮均可，只是暂停的位置略有区别。

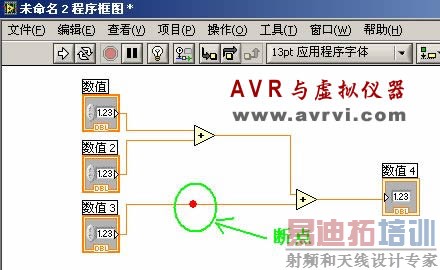

4．断点与探针：要更为详细的知道程序在运行时的各个参数，可以在各条连线上设置断点，然后用探针查看断电上的数据，然后按继续按钮让程序继续运行。如图：

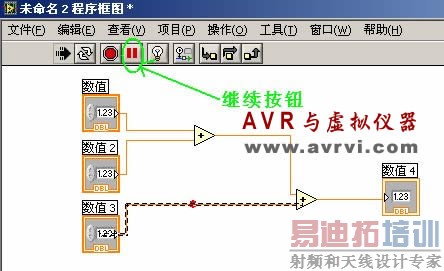

程序运行到断电处便会自动暂停，然后单击继续，便可继续运行。如图：
