Labview实现任意函数信号发生器

录入:edatop.com    点击:
课上的作业,初学。花了点时间做出来了,希望能给正在学习的人有点参考和帮助。

题目:设计一个任意信号发生器,能产生正弦波、三角波、方波、锯齿波等波形,频率、相位可调。

本设计包括信号发生模块、信号调节模块和信号显示模块。
(1)、信号发生模块

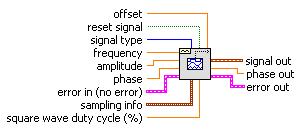

信号发生模块采用Basic Function Generator控制。其各条引脚及其作用说明如下图中所示。

图1 Basic Function Generator说明


主要引脚作用说明如下:
Offset 波形偏移(在振幅方向上)
Reset signal 重置信号
Signal fype 信号种类选择
Frequency 信号频率
Amplitude 信号振幅
Phase 信号相位
Sampling info 采样信息(包括采样频率及采样点数)
Square wave duty cycle(%) 方波占空比
Signal out 输出信号
(2)信号调节模块
在上述Basic Function Generator的每个引脚上右击,然后选择Creat—>Control,就可以建立起各个调节项的控制按钮。
(3)信号显示模块
采用Graph Indicators 下的Graph进行波形的显示。
(4)开关及循环状态设计
内层采用case结构来构成开关,外层采用while循环来构成整系统的循环,从而实现了各参数的实时调节与输出显示。
(5)实现的功能
四类函数信号——正弦波、方波、三角波、锯齿波的输出,输出信号频率、振幅和相位可调,方波信号的占空比可调。

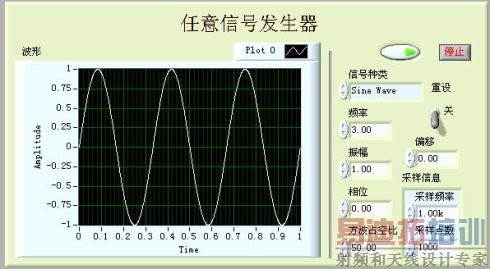

设计出的任意信号发生器前面板和后面板如下图中所示。

图2 信号发生器后面板图

图3 信号发生器前面板图
