首先看图，来个大概直接的了解。

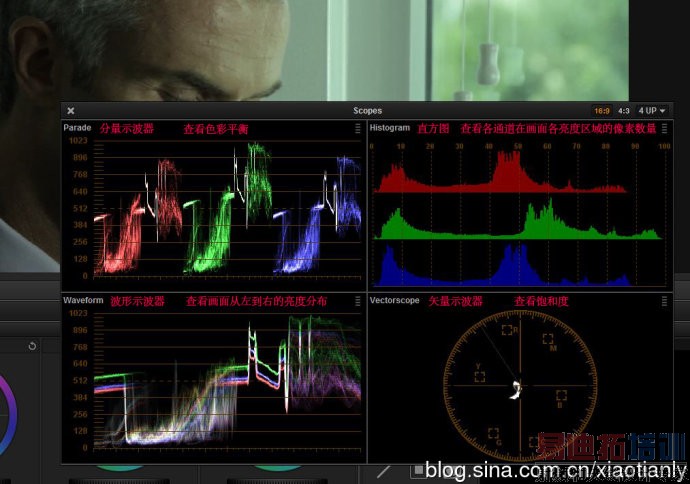

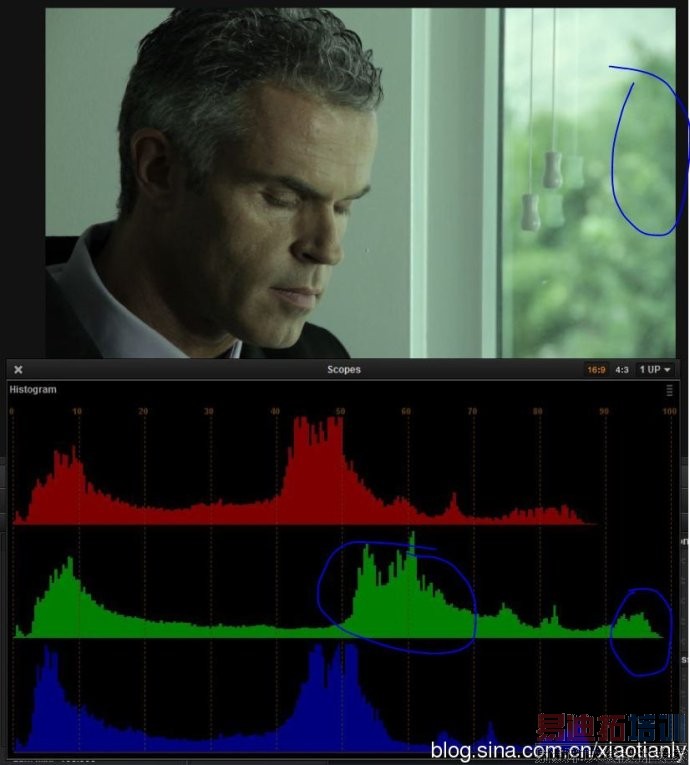

接下来，我们分别用这四个示波器来分析图像。

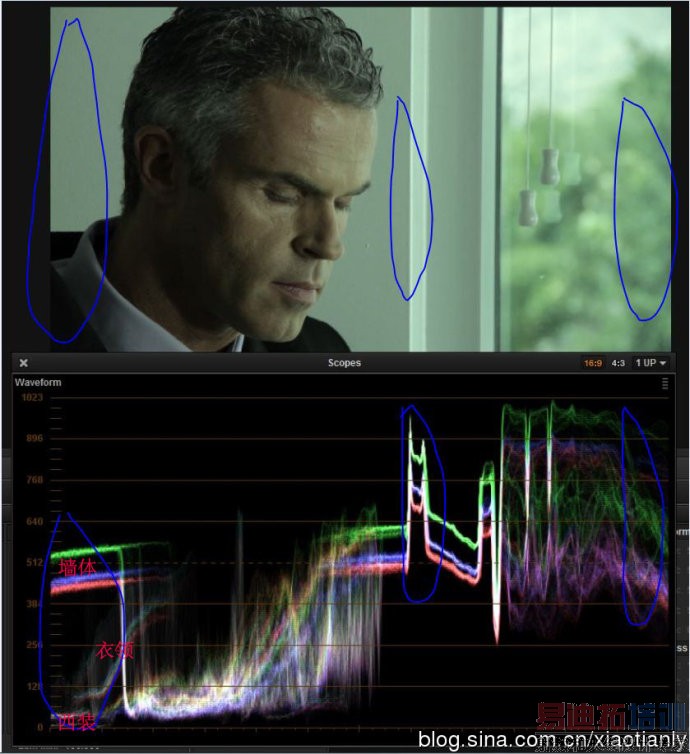

波形示波器：横向代表画面从左到右，纵向代表亮度值，越高越亮，反之，越低越暗。

我们看到，画面最左边是墙体以及衣服，相应的示波器也有不同的亮度显示（左边的蓝色线框），最上面的是墙体亮度、中间渐变部分是衣领亮度，最下面是西装亮度。接下来是画面中间部分的墙体分析，我们看到这个亮度值（中间的蓝色线框）告诉我们这里是最亮的墙体了。

分量示波器：横向三个颜色分别代表rgb三个通道，纵向代表亮度值，越高越亮，反之，越低越暗。

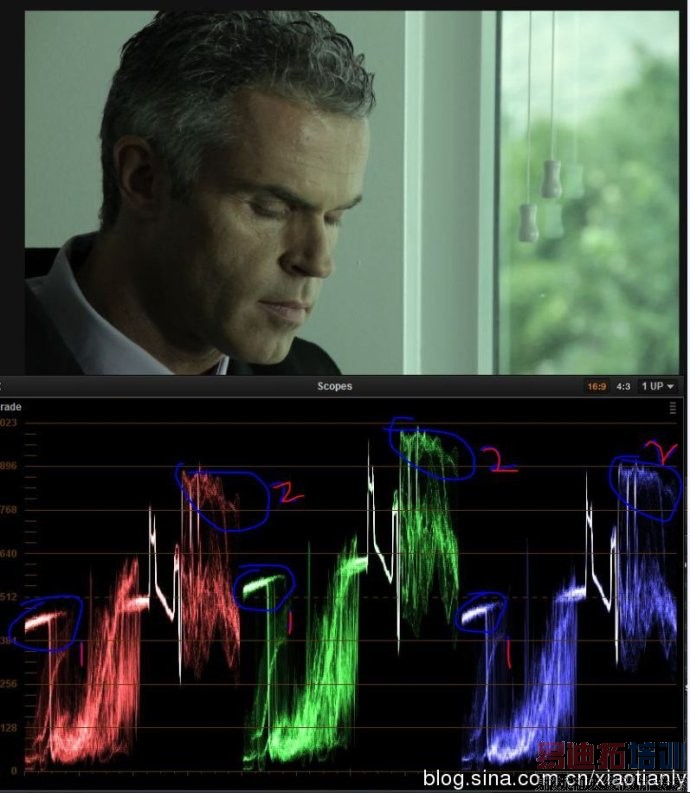

在这个示波器中，我们主要来看色彩是否平衡，画面直观的感受是偏绿，那么如何体现在分量示波器上呢？先从上图中查看标号为1，2的蓝色线框。标号为1的线框代表画面中的什么位置呢？如果认真看的朋友一定知道还是代表墙体，很明显的是，绿色要高于红色和蓝色。标号为2的线框同样也是绿色的部分高。所以说，此图像偏绿。 [p]

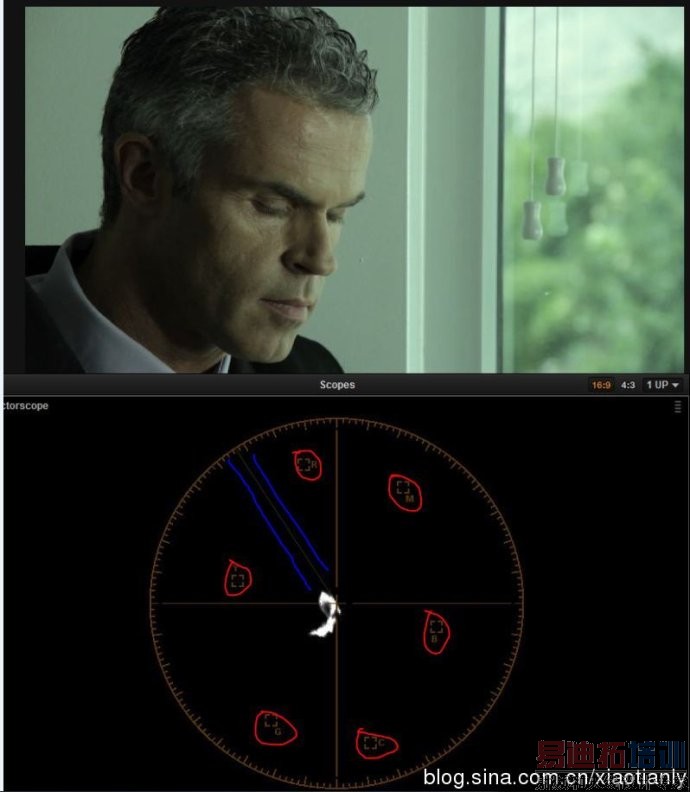

矢量示波器：以不超出红色线框为要，越接近红色线框饱和度越高。
