巧用示波器测量EMI

　　示波器是一种较为常见的测试测量设备，其能够将肉眼不可见得电信号转化为能够被肉眼看到的图形，能够帮助设计者对电路进行检测或着进行数据的采集，在电子电力设备当中占有较为重要的地位。EMI问题一直都是电源类产品设计者所要面对的问题，其关系到产品是否能够顺利进入市场。那么，大家想过将示波器用于EMI的检测吗 本篇文章就将介绍这么一种方法，来使用示波器对EMI进行调试。

　　
　　早期的示波器并没有能够准确捕捉EMI信号所必备的灵敏度，并且FFT频谱分析功能也不够完善，操作起来十分繁琐。而在后来的发展当中，一些示波器已经发展出了能够对EMI进行调试的功能。今天将要介绍的这种方法利用输入回路的共模电流进行测量。

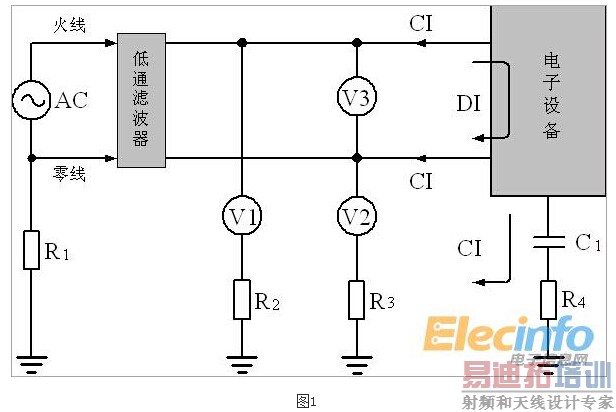

　　正确的测量方式如图1所示，图中，CI为共模干扰、DI为差模干扰，V1 = CI − DI、V2 = CI + DI、V3 = DI，R1、R2、R3、R4为接地电阻，C1为分布电容。
　　
　　接下来的步骤较为简单，需要借助示波器来对V1、V2、V3的这三个参数的数值进行测量，然后通过上述提到的关系式就能将EMI传导干扰信号计算出来。但问题是，在V1、V2、V3中还含有一个50周的交流信号，这个信号幅度相对于EMI信号来说，非常高，其幅度是数百伏，而干扰信号一般只有几十微伏到几毫伏。由于示波器的动态范围很有限，无法同时观测这两个信号，必须要先对干扰信号与电网电压进行分离（用高通滤波器）。
　　
　　另一点需要注意的是场地问题，如果测试的环境不是在屏蔽室当中，那么由于分布电容C1的数值很小（即干扰信号的内阻很大），而示波器的输入阻抗一般都很高，在V1、V2、V3中还会含有其它干扰信号，如果不仔细进行分析，很难把本机的EMI干扰信号与外来干扰信号分辨出来。还有，由于分布电容C1的大小与设备对地的位置有关，每次测试结果可能都不一样。
　　
　　最后需要提醒大家的是，对EMC进行的所有测试都需正式的测量仪器、场地、权威部门制定的方案来进行，否则就算通过其他方法得到了结果，也只能仅仅作为参考。
