Multisim教程 双通道示波器的使用2
录入:edatop.com 点击:
双通道示波器的使用

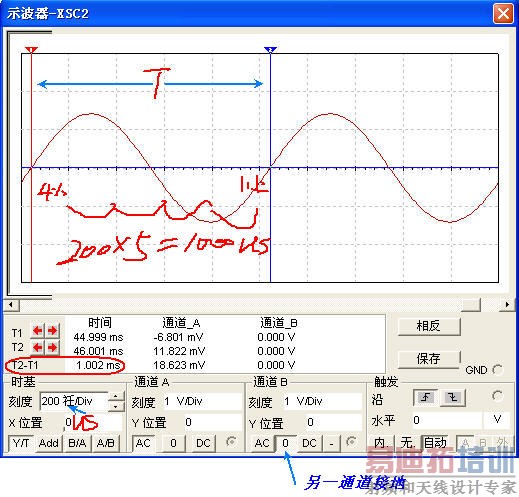

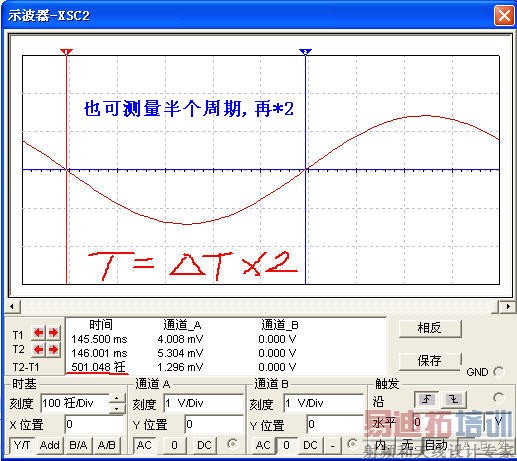

(1)测量周期 CHA
改变时基的值由大到小,用标尺T1和T2测量周期T=T1-T2

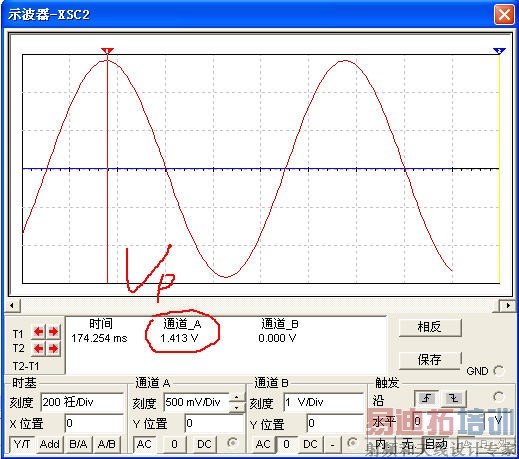

(2)测量振幅
改变V/div的值,由大到小,拉动标尺T1(或T2)到最大值处
[p]

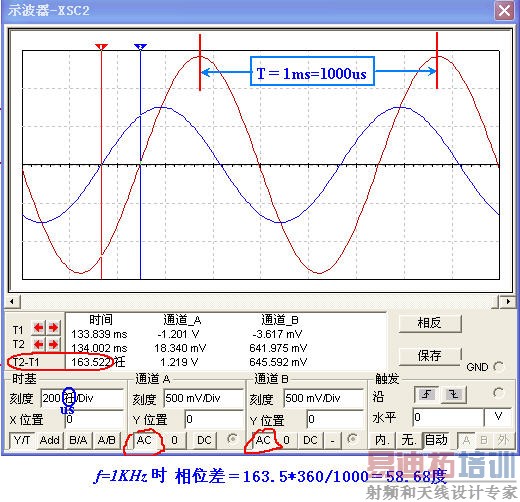

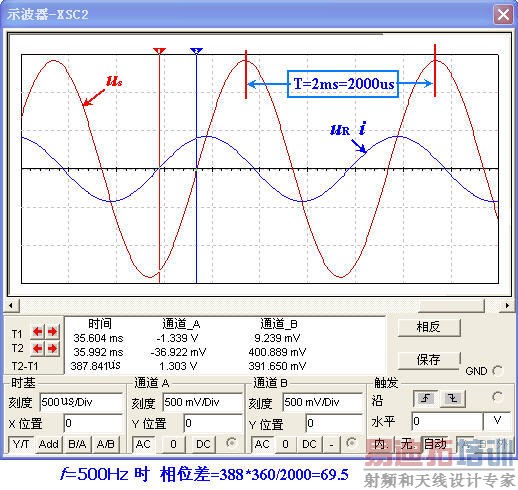

(3)测量2个同频信号的相位差
设置2个通道为不同颜色以便区分
拖拉标尺到2个波形的过零点
最大值 处,
最小值
相位差=(T1-T2)*360/T(周期)

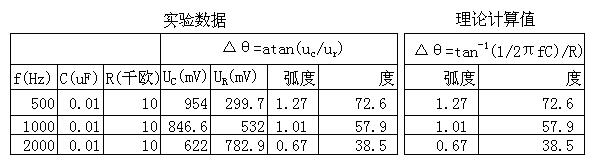

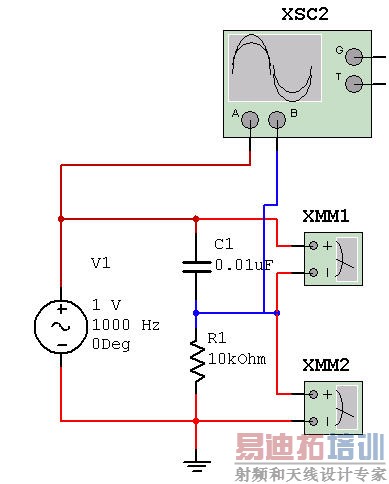

(4)容抗 i=C du/dt Xc = 1/(2pifC )

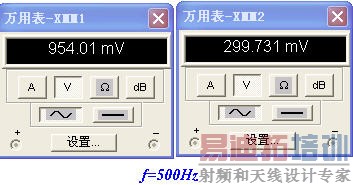

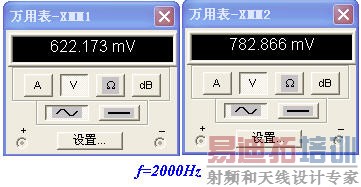

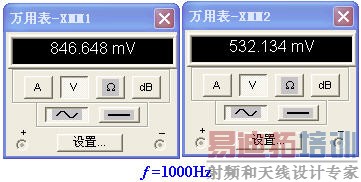

改变V1的频率 500Hz 1KHz 2KHz观察C1 R1两端电压的变化
进一步理解容抗与频率成反比。
回路中电流超前电压 频率越高,相位差越小。
(1)测量周期 CHA
(2)测量振幅
[p]
(3)测量2个同频信号的相位差
(4)容抗 i=C du/dt
