模拟数字示波器带宽的确定方法

录入:edatop.com    点击:
  只要接触电子电路设计,那么在对电路进行调试时就一定会接触到示波器示波器是一种测量用仪器。其能够将肉眼无法察觉的电信号转化为可辨识的图像。示波器当中最为主要的参数就是带宽了,带宽关系着示波器能够进行测量的频率范围。那么如何确定一台示波器的可测量带宽是多少呢 本篇文章就将为大家进行介绍。


  示波器的最主要参数——带宽(Bandwidth),决定了示波器的测量频率范围。当拿到一台数字示波器时,如何测带宽是否满足需要的标称指标呢 下面就以SDS1072CML这款示波器为例,来检测其带宽,根据资料,其标称的带宽为70MHz。

  示波器的带宽

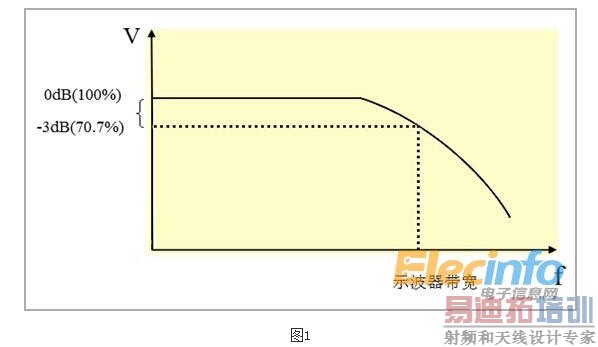

  在本文中,使用的是数字模拟的带宽,也就是人们常说的模拟带宽。模拟带宽是示波器前端输入放大器的带宽,相当于一个低通滤波。如图1所示,在幅频特性曲线中,随正弦波频率的增加,信号的幅度下降到3dB(70.7%),此时的频率点称为示波器的带宽。





  带宽的检测

  检测主要通过线性慢速扫描信号来实现,将慢速扫描信号调整到超过示波器带宽的范围。为了保证带宽检测的精确性,检测时要注意阻抗匹配问题。信号发生器选择50ohm输出阻抗,选用50ohmBNC同轴电缆线,在示波器输入端添加50ohm阻抗匹配器。

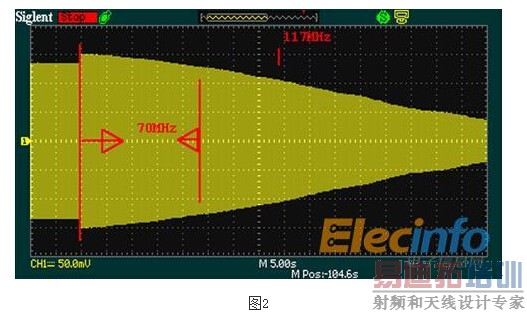

  如图2所示,频带范围为1MHz—240MHz,扫描时间80s,可得每格时基15MHz的频率差,屏幕中央频率105MHz。示波器时基档位调节到5s/div(此时进入扫描状态,没有死区时间,所以数据点都显示在屏幕上)。信号的幅度下降到3dB(70.7%)时,此时频率大约为117MHz,即BW≈117MHz,远高于示波器标称的70MHz的带宽。

  通过对线性扫频信号的观察,以此来对示波器的带宽进行了定量分析。接下来要用示波器的另一个参数(上升时间)来分析示波器带宽。用信号发生器向示波器输入快速上升沿信号,通过用示波器测量其上升时间,最后算得带宽。

  计算过程

  首先给出公式(1):





  为了方便之后的计算和带入,将公式(1)进行简化,得到:

  公式(2):







  信号实际上升时间为:

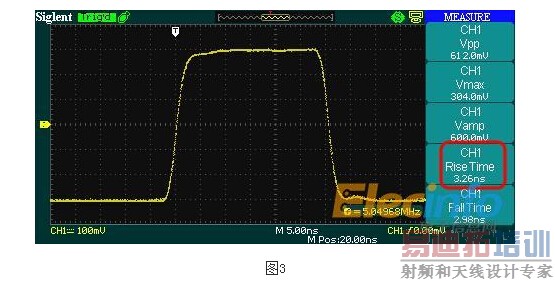

  为了让测量的结果更加精准,要将示波器调节到等效采样的模式,采样率能够达到50 GSa/s。如图4所示,得到参数:



  由公式(2)可以得到:





  由公式(1),能够得到:





  从计算结果来看,这台示波器的带宽应该在110 MHz到120 MHz之间,关于正确性可通过实际操作来进行进一步的到证实。本篇文章给出了一种示波器带宽的确定方法,帮助人们来对示波器的可测量范围进行确认。避免实际测量数值大于可测范围的情况发生,保证了示波器测量的准确性。
