示波器触发（2）

建立时间和保持时间触发帮助捕获电路中的建立时间、保持时间，或建立保持时间违规的信号波形。
使用建立时间和保持时间触发，需要一个时钟波形（被用作参考），需要一个数据波形作为触发源。
c、建立时间和保持时间触发：同时定义建立时间违规区域和保持时间违规区域，当数据信号进入任何一个区域时，即可判断数据波形违规，示波器就触发这个信号。

12、超时（Timeout）触发

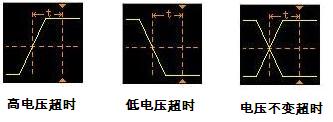

超时触发与脉冲宽度触发有类似之处，当相比于设定的电压值，波形保持高电压一定的时间，示波器则触发（High Too Long）；如果是低电压超时，则波形保持低电压低于设定的电压值一定的时间，示波器则触发（Low Too Long）；或者是波形保持相当长时间而不穿越设定的电压值，示波器则触发（Unchanged Too Long）。所以超时触发用于捕获保持长时间电压不改变或小改变的波形。

13、窗口（Window）触发

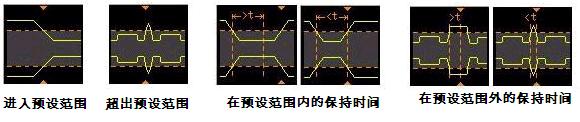

窗口触发允许使用者定义一个电压范围，当波形超出这个电压范围，或者进入这个电压范围，或者保持在这个电压范围外超过或不足一段时间，或者保持在这个电压范围内超过或不足一段时间，示波器则触发。所以这个触发用于捕获电压发生某些特殊变化的波形。

14、视频（Video/TV）触发


有大量的视频触发模式可选，使得你可以触发预定义的视频标准或非标准的视频波形。可选的视频模式包括：525（NTSC），625（PAL），480p和576p（EDTV），720p，1080i，和1080p（HDTV），和用户自定义。（其中525,625,480p,576p,720p,1080i和1080p都是世界上常用的视频标准。）

15、条件限定（And Qualifier）触发
条件限定触发是一个很好的触发功能，但是很少看到有用户在使用。条件限定触发指的是单个或多个通道能够与任何其他触发模式形成“与”的逻辑关系，当满足单个或多个通道的限定条件，同时满足触发条件，示波器才能够进行触发。
举一个条件限定触发的例子：触发PCI总线的读或写信号。

16、串行和协议触发（Serial）触发
前面所述的触发条件大都是单个波形的触发，能否进行串行信号协议触发（触发连续的一串数据或协议）呢？现在各种示波器也有了这个功能，但是很多都是用软件来实现的，也有用硬件FPGA来实现的（比如Infiniim 9000A和InfiniiVision 7000B系列示波器，内置FPGA，实现数据加速处理和串行协议触发）。软件实现的问题是可能会丢掉很多满足触发条件的数据，因为用软件实现是先捕获波形，再从波形里搜索串行协议触发条件，而示波器是没有办法全时间实时捕获波形的，所以可能或丢失很多触发条件。如果要软触发发挥作用，可以增大示波器的存储深度，在存储深度内，搜索触发条件可以做到捕获的时间内不丢失触发条件。


17、InfiniiScan触发
InfiniiScan触发是一种特殊的触发功能，是使用软件来实现的，但是却做到了所有的硬件所没办法实现的触发功能，对于触发象DDR总线读写信号这样的复杂信号具有非常大的帮助。
InfiniiScan包括5种触发功能：
1、测量触发：任何测量参数（如建立保持时间参数），设置你想触发的参数范围（如建立时间范围），InfiniiScan一旦检测到设置范围违规的波形，即进行触发和显示。
2、串行触发：InfiniiScan也可以实现串行触发，可以触发高达80bits的串行码型(而用硬件一般受限到40bits)；可以触发高达20Gbps的信号速率（而用硬件一般受限到6.25Gbps）；支持灵活的时钟恢复方式，可以选用串行数据分析软件上的各种时钟恢复方式（如: 1级PLL，2级PLL等）。
3、边沿非单调性触发：对于非单调的上升或下降边沿进行触发。
4、矮电平触发：硬件已经支持矮电平触发了，这个功能没有什么意义了。

5、区域限定触发：这是InfiniiScan最有特色的触发功能，也是InfiniiScan的亮点所在。InfiniiScan支持在示波器的屏幕上任意用鼠标画8个窗口进行触发，而且8个窗口可以是“与”或“或”的关系，每个窗口都可以选择波形必须相交或不能相交进行触发，这样，InfiniiScan可以触发几乎任何复杂的信号。

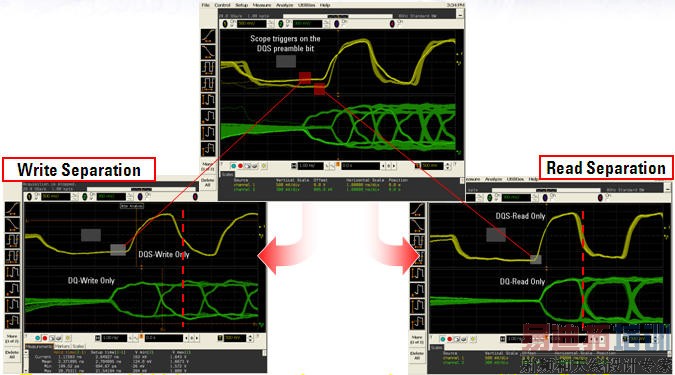

下面介绍一个典型的例子：InfiniiScan帮助做DDR 1&2&3总线读写信号分离。
DDR 1&2&3总线的DQS（源同步时钟）和DQ(源同步数据）信号负责双向传输“读”和“写”数据。DQS和DQ都是三态信号，当“写”操作时，DQS的上升和下降边沿处于DQ的中间位置；当“读”操作时，DQS的上升和下降边沿处于DQ边沿的位置。所以导致，累积显示波形时，屏幕上是杂乱的一团，没法进行各种参数的测量。但是因为DQS的“写”操作波形和“读”操作波形是不同的，这样可以采用画图的方式进行触发。首先画一个不准交叉的图形，以隔离“三态”波形，然后画必须交叉图形，以触发“读”或“写”波形。当DQS只触发“读”或“写”波形时，因为示波器通道时同步的，所以捕获的DQ波形也是“读”或“写”波形。从而可以单独获得“读”或“写”的眼图，然后再进行“读”或“写”波形的参数测量。


18、多级触发

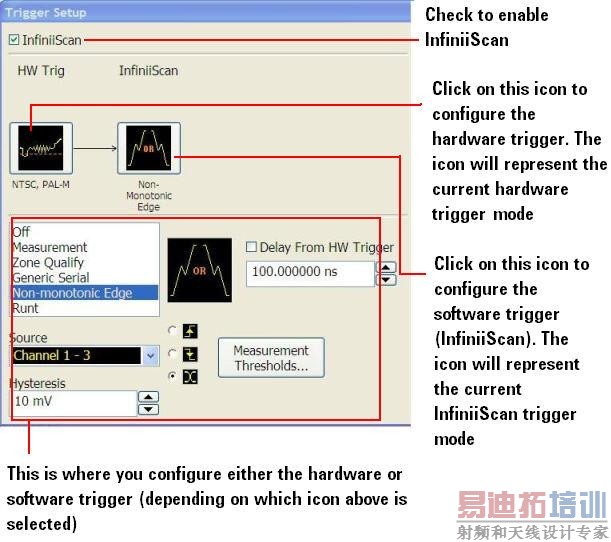

现代的高端示波器也支持多级触发，硬件可以支持到二级，加上InfiniiScan触发，可以支持到三级。多级触发的含义是设置一个触发条件（这个触发条件可以是：边沿、毛刺、矮电平、窗口、视频等），等待这个触发条件满足后，再触发另一个设置的条件（这个触发条件也可以是：边沿、毛刺、矮电平、窗口、视频等），然后捕获波形。类似于“边沿再边沿触发”，只是可选择的触发条件更多。
多级触发对我们捕获特别异常的波形比较有用，比如：捕获一个毛刺出现后的第1000个脉冲；在被测件重新设置后用示波器捕获第1000个毛刺波形。
