1、触发的作用
触发是示波器非常重要的特征之一，因为示波器具有强大的触发功能，所以能够用于异常信号捕获和电路故障调试。示波器的触发有两个重要作用：
1）捕获感兴趣的信号波形；
2）确定时间参考零点，稳定显示波形。

2、触发器简单工作原理

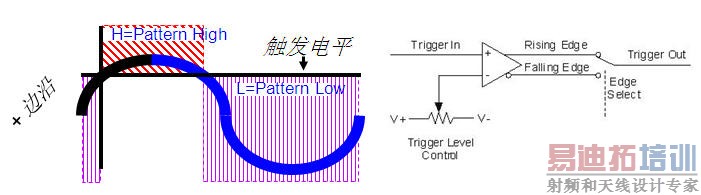

简单的边沿触发器的工作原理如下图所示。首先预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。
触发信号的来源可以是信号自身，亦可以是一个同步的触发信号（或外触发信号）。示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。这是示波器非常灵活的一面，需要了解。

3、触发释抑（Hold Off）

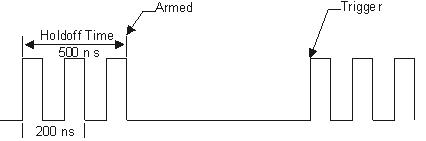

示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。如下图所示，如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。示波器采用Hold Off解决这个问题，当示波器第一次触发后，必须在经过Hold Off时间后，才能够进行第二次触发，这样，如果设置Hold Off时间大于Burst波形串的时间，则第二次也会触发到第二个Burst波形的第一个脉冲，这样整个Burst波形串即可稳定的显示在示波器的屏幕上。

4、边沿（Edge）触发

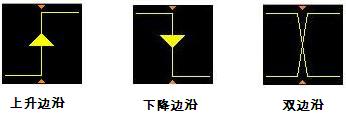

边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。边沿触发分为上升边沿触发（默认类型），下降边沿触发，或者双边沿触发。双边沿触发功能可以让我们简单看看数据信号的眼图（并不准确，尤其边沿抖动部分）。

5、边沿再边沿（Edge Then Edge）触发

边沿再边沿触发功能是较少使用的触发功能，先检测一个边沿，等一定的时间或一定数量的事件，再触发另一个边沿。基于事件的是指经过多少个边沿（边沿数量可以设置）再触发；基于时间的是指经过多长时间（时间长度可以设置）再触发。

6、边沿转换时间（Edge Transition）触发

边沿转换时间触发指的是触发上升边沿的上升时间或下降边沿的下降时间违规。设定一个边沿时间（上升时间或下降时间），可以选择大于这个时间触发或小于这个时间触发。

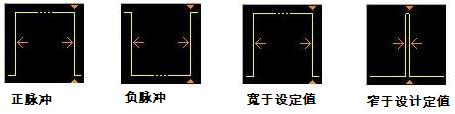

7、毛刺（Glitch）触发

毛刺触发是示波器常用的一种触发功能。毛刺分为正向毛刺或负向毛刺，毛刺触发需要设置2个条件，毛刺宽度和毛刺高度，小于设定的宽度和大于设定的高度，即认为是毛刺。

8、码型和状态（Pattern/State）触发

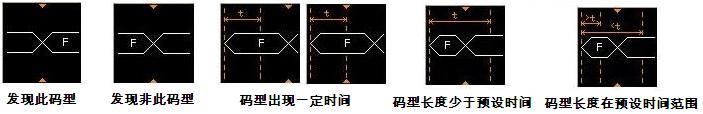

码型和状态触发也是常用的一种触发功能。码型触发指的是多个通道组成的码型，每个通道按照预设的门限可以判断信号是0或1，多个通道的0或1即可组成码型，示波器即触发预设的码型。具体触发时，有多个触发功能可选：
a、发现此码型触发
b、发现非此码型触发
c、码型出现一定时间触发（触发点可选为码型结束时或预设时间结束时）
d、码型长度少于预设时间（预设码型最长时间，示波器触发少于预设时间的码型）
e、码型长度在预设时间范围内触发（预设码型最短时间长度或最长时间长度，示波器触发在此范围内的码型）

状态触发指的是在码型的基础上，增加一个时钟通道来进行码型判断，可以用时钟的上升沿判断码型，也可以用时钟的下降沿判断码型，或上升和下降都可判断码型。状态触发是非常有用的触发功能，尤其在混合示波器上（混合示波器一般有16个逻辑通道和4个模拟通道）。比如：触发DDR的读或写状态，一个通道接时钟（以时钟的上升沿判断码型），其他通道接命令信号（如：CS, WE, CAS等），查表知道读和写对应的码型，即可稳定触发读或写波形。下图是使用混合信号示波器捕获“读”信号眼图的例子，逻辑通道组成状态触发，模拟通道捕获“读”眼图。
