内容提要
本文是zhoufans网友学习“DIY计算机必须掌握的知识点”系列讲座内容的自命题，也可以说是作者的通过实践总结的心得体会，现发表于此供初学者参考，与此同时欢迎更多的网友投稿！
在看完“DIY计算机必须掌握的知识点(3)——电容器”一文之后，我用Multisim8软件仿真了电容充电的实验，本来这个实验我在实验室已经做了不下三次,在学习<<大学物理>>、<<电路分析>>和<<模拟电路>>课程时都做过，而且是用实物做的，因此很不屑于做这个实验。由于用示波器太麻烦,因此之前在实验室里都是用万用表测电容两端电压的,所以我就在电脑上仿真了一下。但却在仿真的过程中出现了一个比较郁闷的问题。

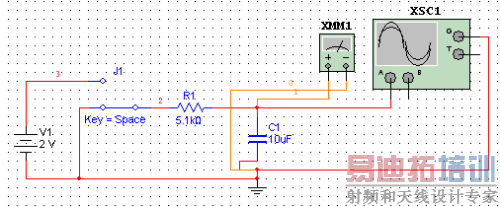

图1 阻容充放电电路原理图
按照图1所示连接好电路,从理论上说，在将开关合上去之后，就开始对电容进行充电，在示波器和万用表上显示的电压都将增加(U=UC*(1-e-t/rc）)。待充电完成后（因为t趋近无穷，所以U=UC），万用表和示波器上的电压都应该稳定在2V。而在实际测量的时候却发现,万用表显示的电压值指示为2V，但示波器却在稳定一段时间后又变成0V，如图2所示。
(a)
(b)

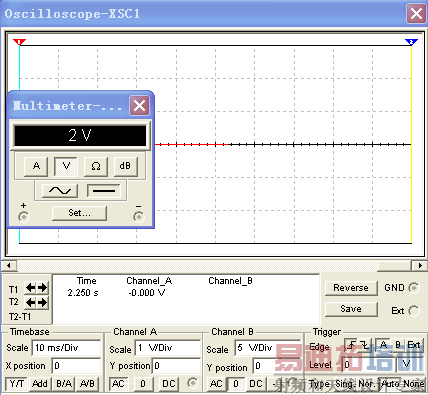

图2 错误的显示值
在经过多次实验后，但还是这样的结果。
后来在百度上（http://zhidao.baidu.com/question/94086251.html）请教了其他人，我才知道是因为示波器的耦合方式错了，在图中我选择的是AC耦合方式。当选择AC耦合方式时，只有交流信号才能进入示波器，在电容两端电压稳定后，就相当于直流信号了，所以示波器检测不出来，从而又变成了0V。
于是我将耦合方式改成DC方式（详见图3），于是在示波器和万用表上都稳定地显示2V了。在这里我又碰到一个问题，在选择触发信号Type（在图片的右下角）时，只有选择Auto方式才能显示出图像，选择其它方式就不能显示了。要想知道其中原因，请关注关于《电容充放电问题——基于Multisim8示波器使用(2)》。

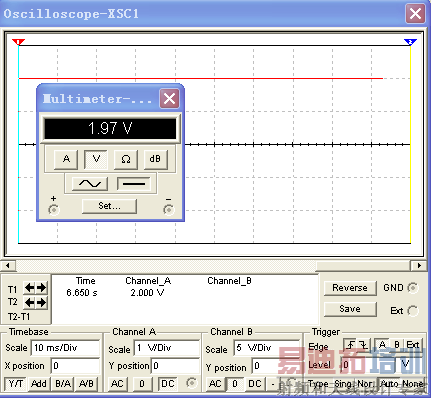

图3 正确的显示值
