你会巧用你的万用表吗？？？测量大值电阻！！

31/2位和41/2位数字万用表电阻档的最大量程一般是20MΩ。对于31/2位数字万用表而言，使用不同的电阻量程也只能测量0.1Ω～19.99MΩ范围内的电阻；而对于41/2位数字万用表，则只能测量0.01Ω～19.999MΩ范围内的电阻。当被测电阻Rx≥20MΩ时，仪表将显示溢出符号“1”。实验证明，采用下述的“并联电阻法”，可将31/2位或41/2位数字万用表20MΩ电阻档的量程扩展到100MΩ。

　　一、测量方法

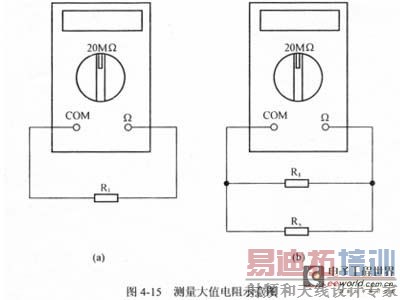

　　预先准备一只十几兆欧的电阻R1，将数字万用表拨至20MΩ档后测出电阻值R1，如图4-15（a）所示。然后把被测电阻Rx并联在R1两端，再测出并联总电阻R，如图4-15(b)所示。

　　根据电阻并联的计算公式很容易推导出
(4-13)

　　一、测量举例

　　被测电阻为一只标记不明的高阻值电阻Rx,R1选用标称阻值为10MΩ的电阻。使用DT830型数字万用表的20MΩ电阻档，实测R1的阻值为10.05MΩ。将Rx与R1并联后，再用DT830进行测量，测得总阻值R＝7.70MΩ。代入式(4-13)得到

　　由此判定，被测电阻的标称值应为33MΩ。

　　二、测量注意事项

　　（1）当被测量电阻Rx的阻值超过100MΩ时，并联后的总阻值R与选用的标准电阻R1的阻值非常接近，加之数字万用表本身存在±1个字的误差，会使测量误差增大。因而，本法不适合用来测量阻值大于100MΩ的电阻。

　　（2）测量操作时，应将被测电阻Rx与标准电阻R1并联接触牢靠，必要时可用鳄鱼夹将两者固定。
