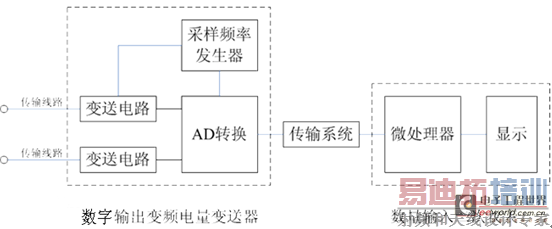

变频功率分析仪的通用框

变频功率分析仪是指以变频电量为基本测量与分析对象的仪器/装置。变频电量是指用于传输功率的，并且满足下述条件之一的交流电量：

信号频谱仅包含一种频率成分，而频率不局限于工频的交流电信号。信号频谱包含两种或更多的被关注的频率成分的电信号。

变频电量包括：电压、电流、有功功率、无功功率、视在功率、谐波等。

变频功率分析仪是用于各类变频调速系统的电压、电流、功率、谐波等电量测试、计量的新型测量设备，是变频技术高速发展的必然产物，也是变频技术持续健康发展的重要基础仪器，更是变频设备能效评测不可或缺的工具。

为表述方便，本部分根据传输系统的不同形式，分为一体式变频功率分析仪和分体式变频功率分析仪。

注1：采用分体的方式更为合理，原因是这样可以将数字量输出变频电量变送器移至测量前端，从而缩短模拟量传输线路，可以有效降低传输线路的损耗和干扰。

注2：对于分体式变频功率分析仪，有时将数字量输出变频电量变送器称为数字量输出变频电量传感器，将数字量输入二次仪表称为变频功率分析仪，而将包含传输系统在内的三个部分一起称为变频功率测试系统。但是，本部分规定的变频功率分析仪是上述三个部分的总和。
