安规测试之接地电阻测试
录入：edatop.com 点击：
●什么是接地电阻测试
接地阻电阻测试就是对被测试产品（DUT）的接地点与产品的外壳或金属部份，施以一个恒流电源(一般电流在10-40A之间)来测试两点间的阻抗大小。
一般产品规定测量电流为25A，阻抗不得大于0.1Ω，而CSA则要求量测40A以此测试，可检测出接地点螺丝未锁紧、接地线径太小、接地线断路等问题。
安规标准测试电压要求开路电压最大值不允许超过12V。

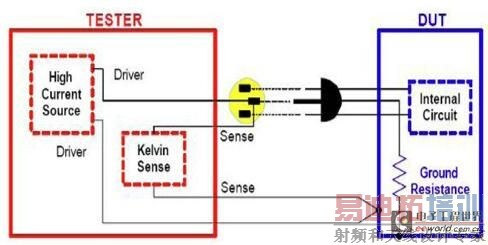

●接地电阻测试连接图
●接地电阻测试的目的
接地电阻测试的主要目的为确定被测物在故障的情况之下，安全接地线是否能承担故障的电流流量，接地的电阻值必须越低越好，这样才能确认一旦产品发生故障时，在输入的的电源开关尚未切断电源以前，可以让使用者免于感电的危险和威胁。
