频谱分析仪的那些事---之分辨率带宽

分辨率带宽RBW（Resolution Bandwidth）是频谱分析仪最重要的指标之一，它代表了频谱分析仪将两个不同频率的信号分辨出来的能力。如果两个不同频率的信号的距离低于频谱分析仪的分辨率带宽，那么显示在频谱仪上的两个信号就会重叠在一起无法分辨。

分辨率带宽定义在距离载波峰值衰减3dB的地方，但它只约束了3dB这一个点。在相同RBW下，又引入了“形状因子”这个参数，它定义为衰减60dB时的带宽和衰减3dB时的带宽的比值，这个值越小越好，“形状”越细长越能够将邻近的信号分辨出来。分辨率带宽和形状因子基本上决定了一个频谱分析仪的频率分辨能力。

2、分辨率带宽与幅度底噪

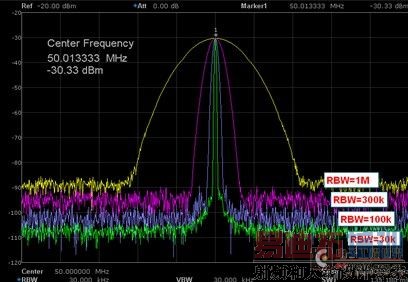

不同分辨率带宽下，幅度底噪高低变化的规律有一个公式：

由公式可以看出，RBW每变化10倍，底噪功率将变化10dB。

3、分辨率带宽的选择原则

分辨率带宽作为频谱分析仪的重要指标之一，它的设置不仅影响着频率轴上的观察细节，也同样影响着幅度轴上的灵敏度，也就是底噪的高低。在选择RBW的时候要遵循够用即可的原则。

较低的分辨率带宽有助于不同频率信号的的分辨，同时使底噪降低，可以测量更低功率的信号，观察到更小的杂散，但是扫描时间将显著延长。较高的RBW有助于快速测量宽频带信号，但是将增加底噪，降低测量灵敏度。因此设置合适的RBW宽度是正确使用频谱分析仪重要的测试技巧。
