频率对电测量精度的影响

录入：edatop.com 点击：

　　频率是一个信号三大特征值之一，频率对仪表测量的精度影响非常大，以致目前绝大部分的仪器标称精度都是按频段标称。

　　《变频器供电三相笼型感应电动机试验方法》指出：对常用的指示仪表，其准确度是对标称频率规定的（如对50 Hz～60 Hz），而在其规定的上限频率，其准确度等级容许有附加误差（如在1 000 Hz时为0.4%）。电子式测量仪表通常均给出频率范围，指规定的上限频率，所规定的准确度既适用于50 Hz或60 Hz，也适用于规定的上限频率。

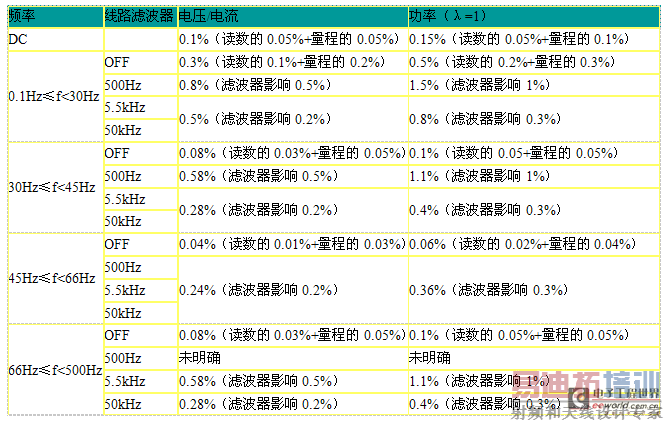

　　下表是某款进口高精度功率分析仪的精度指标对应的特定条件。由下表可知，该仪器在频率为45~66Hz时精度较高，电压、电流最高精度为0.04%，功率最高精度为0.06%；在0.1~30Hz时精度较低，电压、电流最高精度为0.3%，功率最高精度为0.5% ；另外，线路滤波器开启时，所有精度都会随之降低。显然，该仪表在0.1~30Hz频段的精度已经不满足电机试验国家标准的要求，如果用户不仔细了解并正确使用，就有可能在电机试验中对电机合格评定进行误判。
