液体涡轮流量计的衬里材料选择及其安装时的直管段要求

液体涡轮流量计具有结构简单、加工零部件少、重量轻、维修方便、流通能力大和可适应高参数等诸多特点，主要用于测量流体物质的流量，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计现已经被广泛应用在石化、冶金、科研等领域的计量控制系统。选配备有卫生接头的产品就可以应用于食品及制药行业。而根据被测物质的腐蚀性、磨损性、温度及凝结性等特点，应选择不同内衬材料的流量计。润中仪表科技有限公司是一家专业从事气体为液体涡轮流量计生产和制造的企业，多年以来，企业技术人员了为提高工业管道控制系统中液体涡轮流量计仪表的安装、调试的成功率积累了一定的技术经验，为工业管道控制系统更高程度的集成化、自动化提供了实践经验。撰写本文专门针对于液体涡轮流量计的衬里材料选择及安装直管段要求提出建议。



常用衬里材料有氟塑料、聚氨酯橡胶、氯丁橡胶和陶瓷等。氟塑料包括聚四氟乙烯、全氟乙丙烯、四氟乙烯和乙烯共聚物和全氟烷基乙烯基醚共聚物玻璃钢有用作衬里的，也有单独制成测量管的。今年有采用高纯氧化铝陶瓷制成陈立的，但只限中小口径传感器。氯丁橡胶和玻璃钢用于非腐蚀性或弱腐蚀性液体，如工业用水、废污水及若酸碱，价格最为低廉。氟塑料具有优良的耐化学腐浊性液体。氟塑料中最早引用的是聚四氟乙烯，因与测量管间仅靠压贴，无粘结力，实现注塑成型，与测量管有较强结合力，可用于负压。

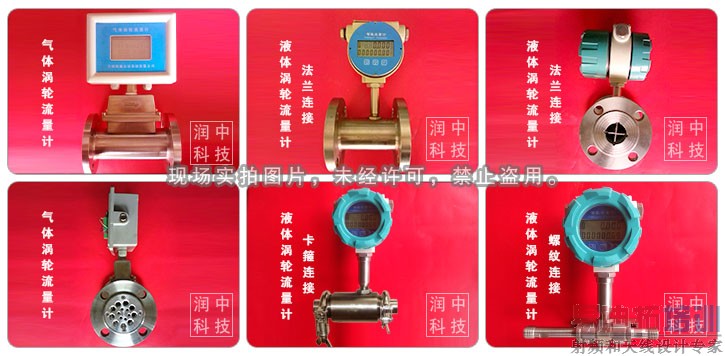

液体涡轮流量计的安装方式一般为法兰式，利用与其匹配的法兰即可连接管道。在安装前应确保管道的吹扫、试压等工作已完成。通过液体涡轮流量计在工业管道控制系统的应用，在仪表的选型、安装工艺的调整、试验等方面进行总结。

智能型涡轮流量计对上下游配管布置不敏感，通常认为无上下游直管段长度要求。国际标草案iso/dis 11451认为流量测量不受旋转流和流速场剖面畸变影响。然而bs 7405却认为;上下游直管段长度可小至2d; 在进口端置一金属(或塑料)网，可有效地改善流速分布畸变，得到分布均匀的气流;要防止从小管径突然扩大进入较大口径仪表，要缓慢过渡。智能型涡轮流量计的前置直管段，带测量管的流量传感器需要一定长度前置直管段，对此未作具体规定，而按制造厂建议的值。建议对于在管道中用插入热丝流速计时，需要(8~10)d的上游直管段和(3~5)d的下游直管段。对带测量管智能型涡轮流量计所规定的上直管段长度;若在其进口端装一块或二快多孔板式流动调整器后，则其长度可大为缩短，只有一组温度检测点的插入式智能型涡轮流量计与带测量管智能型涡轮流量计的上游直管段长度要求相近;

综上所述，我们为了确保智能型涡轮流量计的测量精度和使用寿命，在工业安装中我们必须保证仪表的正确安装和对直管段的安装要求，例如当其采用的是多组检测点的检测杆或多根检测杆的时候,直管段长度可缩短很多，通常制造厂会提供建议
