电磁流量计在供水行业中应用特点及变径处理方法
录入：edatop.com 点击：
本文概述：
随着中国的城市化进程的推进，工业供水和城市供水的建设规模也不断地加大，对于相关的供水基础建设的要求提出了更高的要求，电磁流量计作为供水设备中重要的一部分，不仅对于供水生产的效率的计算起到监测，也对于供水部门向下游的贸易结算起到了关键性的作用。电磁流量计作为一种流测量设备，可以应用于许多工业生产场所，针对于供水行业的特点，电磁流量计在选型与安装、使用时也具有与其他使用场所的差异。本文就有关于电磁流量计在供水行业生产中的使用特点，及有关安装时的变径处理方法向大家做出一个说明：
电磁流量计在供水行业中的特点：
电磁流量计在供水行业中的特点：
一、精度要求高：计量数据用于贸易结算,测量精确度要求高按照GB/T17167的规定应达到±2.5%R的精确度。对于大口径计量表，有些用户要求高达±0.5%R。
二、测量阻力小：设置在原水和自来水主管道上的流量计，口径大为减少泵送费用，要求阻力小。
三、测量工状条件要求高：对测量范围度要求高。家庭用户均为间歇使用,即使是大的企事业机构，日夜之间、不同季节之间、生产、经营、管理或服务的各个不同阶段，耗水量也差异很大。
四、对于外界的防护能力要求高：环境恶劣，大口径管道通常为埋地敷设因此流量计大多数被安装在仪表井中，稍有不慎就会出现雨水淹没仪表的事件。所以，流量计应有IP68的环境防护能力。
五、便于管道脏污处理：原水洁净程度较差，压力不高在大口径管道中低速流动的条件下，管壁上易积淤泥，所以仪表设计选型应考虑淤泥的影响，工程设计和安装时应考虑淤泥的清理。
根据上述特点，目前的仪表选型意见趋于一致，用于贸易结算的大口径流量计，最适合选用电磁流量计，它能全面满足上述各项要求，小口径水流量测量选用旋翼式水表。
电磁流量计变径的处理方法：
根据上述特点，目前的仪表选型意见趋于一致，用于贸易结算的大口径流量计，最适合选用电磁流量计，它能全面满足上述各项要求，小口径水流量测量选用旋翼式水表。
电磁流量计变径的处理方法：
我们都知道电磁流量计测量原理是法拉第电磁感应定律，它主要用于测量封闭管道中的导电液体和浆液中的体积流量。经过多年实际运行和观察对比分析，我们认为在供水计量领域，电磁流量计是优于其他计量仪表的。在实际应用中，经常会出现因用户用水性质造成管内水流速度较低，进而不能满足电磁流量计对流速范围的要求，所以这时候就需要对管道进行变径处理。
具体做法是，管材、管件及阀门等直径按系统合用后的参数选定后，选择传感器直径比测量管径尺寸小的电磁流量计，也就是说被测管道的管径与电磁流量计的表径是不一致的，管径大、表径小，安装连接时传感器前后加接异径管。这样做的结果是在安装电磁流量计的局部管道提高了流速，满足了流量计对流速范围的要求。
在进行变径处理工作时，必须注意异径管需满足锥度要求。电磁流量计的入口与出口的直线管段有长度要求，传感器前后加接的异径管，若要视为直管段的一部分，应符合产品关于传感器前后管段渐扩或渐缩的圆锥角小于15°的要求。当异径管无法满足锥度的要求时，必须订制加长的渐扩或渐缩管。

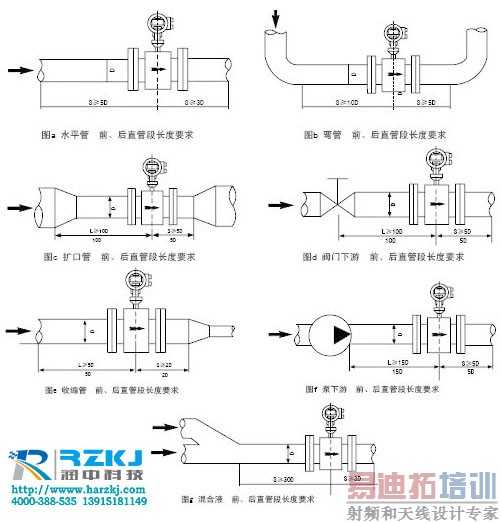

电磁流量计用于供水计量时，由于其传感器有流速要求，但流速范围又较宽的特点，设计人员便可以依据用户用水量和现场的实际情况，作出一些灵活的变化，这样既节省了水表组的投资，又使流量计能够运行在较好的工作状态。顺便提一下，电磁流量计上游侧应有不少于5D倍管道直径的直管段，下游侧应有不少于3倍管道内径的直管段。如果上游有非全开的闸阀或调节阀，则流量计上游直管段的长度应增加到10倍管道内径的距离。
