浅析电磁流量计的产品特点及在污水测量中的优势

录入:edatop.com    点击:
进入二十一世纪后,中国的现代工业化进程明显加快,随之而来也带来了环境污染问题的日益突出,许多染污物的大量的非法排放已经直接影响到了人们的日常生活,也对中国未来的可持续发展提出严峻的挑战,社会普遍对加强污染的控制和治理呼声越来越强烈,国家的政策层释放出信号要对于染污问题要强化治理的力度,各种配套文件和方案陆续出台。

染污问题包括了大气污染、土地污染、水源污染、废弃物污染等,而这些问题都是相伴相生的,污水污染的治理是其中重要的一环。在污水处理工艺中,需要对排放污水、添加剂、污泥等进行计量和控制,因此对于污水的流量测量显得非常重要。用于污水处理的仪表也有很多种,但目前国内外市场上,电磁流量计占着绝对优势,因为无论是从原理角度来讲,还是测量的精确度来看,污水电磁流量计表现都是最好的,最能满足生产需要的。



电磁流量计已有50多年的应用历史,在全球范围内已得到广泛应用,其工作原理便是电磁感应定律,是1831年英国物理学家法拉第发现的。其利用电磁感应原理测量流量,是众多流量测量方法中最普遍的方法之一。它能够测量各种形状流道内导电液体的流速和流量,是法拉第电磁感应定律的应用。1832年法拉第在泰晤士河滑铁卢桥的两岸,选择与水流方向垂直的地磁场方向的地方,放下两个金属棒当作电极来测量河水的流速。这是世界上第一次电磁流量计的试验。法拉第在1851年见到了Wollsaton等人利用电磁感应法测量英吉利海峡潮汐试验的成功。目前随着电磁流量计生产制作工艺的不断进步,加上先进的智能化的数字模块集成于在上面,在领域涉及水/污水、化工、医药、造纸、食品等各个行业。大口径仪表较多应用于给排水工程。中小口径常用于固液双相等难测流体或高要求场所,小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

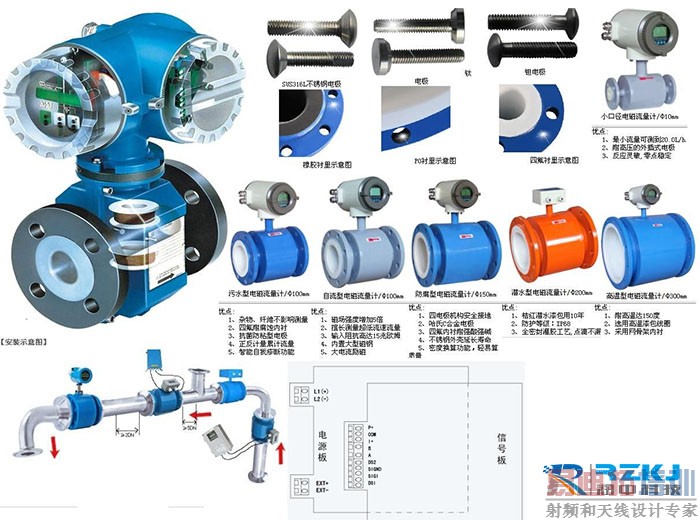

电磁流量计由流量传感器和变送器两大部分组成。传感器测量管上下装有励磁线圈,通励磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到变送器。励磁电流则由变送器提供。按转换器与传感器组装方式分类,有分离型和一体型两种。在污水处理工艺中大口径流量计多为分体式,一部分安装在地下,另一部分在地上。小口径以一体式为多。而电磁流量计的工作原理是基于法拉第电磁感应定律。当导电金属杆以一定速度做垂直于磁力线方向的运动,即会产生感应电压。如果磁场强度为B,金属杆长度为L,速度为v,那么产生的感应电压。

根据现场测量的需求不同,市场上电磁流量计的功能差别也很大,简单的就只是测量单向流量,只输出模拟信号带动后位仪表;智能化的电磁流量计则可以测双向流、量程切换、上下限流量报警、空管和电源切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号的电磁流量计串行数字通信功能可选多种通信接口和专用芯片(ASIC),以连接HART协议系统、PROFTBUS、Modbus、FF现场总线等。

污水电磁流量计的测量原理决定了测量的前提是被测液体必须是导电的,电导率低于阈值会产生测量误差直至不能使用,超过阈值即使变化也可以测量,示值误差变化不大。而生产和生活污水及工业用水及其水溶液的电导率大于10-4S/cm,酸、碱、盐液的电导率在10-4~10-1S/cm之间,使用不存在问题,低度蒸馏水为10-5S/cm也不存在问题。通常污水导电性高,因为其中所含的离子多,这也正是电磁流量计用来测量污水的优势之一。

除此之外,电磁流量计的一些独特的特点也决定了其相比其它流量计产品来说,更加适用于污水的测量。电磁流量计不受温度、压力、粘度等外界因素的影响,测量管内部无收缩或凸出部分的造成的压力损失,另外,流量元件检测出的最初信号,是一个与流体平均流速成精确线性变化的电压,它与流体的其他性质无关,具有很大的优越性。再根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性,测量污水的流量,电磁流量计可以说是最好的选择。

并且由于污水电磁流量计的结构紧凑、体积小、安装、操作、维护都很方便,测量系统采用智能化设计,整体密封加强,能在较恶劣的环境下正常工作。与其它类型的流量计产品相比较来说,涡街流量计由于技术原因,口径很难做大,质量,管道式超声波流量计在价格相对于电磁流量计缺乏竞争优势,更多是用于特殊的管道环境中。所以在供排水和污水处理行业,电磁流量计尤其是大口径电磁流量计具有非常大的优势,得到了非常普遍的应用。

污水处理工艺主要是通过生物氧化,絮凝,沉淀等工艺达到污水净化的目的,在每个阶段都需要一定的流量计来进行测量。在污水处理工艺中,需根据工艺要求,配置对应的检测仪表,构成可靠的控制系统。
一般污水处理厂需要在以下工艺检测流程中配备了流量计:
(1)进水管;
(2)初沉池到贮泥池泥量检测;
(3)污泥泵房剩余、污泥流量检测;
(4)污泥泵房回流污泥流量检测;
(5)二沉池配水井的出水流量检测;
(6)消化池进泥量检测;
7)消化池出泥量检测;
(8)絮凝池药剂进量检测等等。
所以说,污水处理是离不开电磁流量计的。随着国家对于环保的重视力度不断加大,污水处理所用的电磁流量计也会迎来一个前所未有的繁荣市场
