如何有效提高电磁流量计准确性的对策探讨

录入:edatop.com    点击:
工业生产中的流量测量液位测量是两个最重要的生产数据,甚至有时候是用来衡量一个部门和企业的业绩指标。这两个数据都属于动态的物理量,在不同的运行状态,不同工况条件下,对于这两种动态量都有着不一样的要求。由于流量计和液位计设备在测量过程会受到现场条件各种影响,会带来流量数数据和液位数据产生不同程度的波动,也给其测量结果的准确性带来了严峻的挑战。



在目前的技术条件支持下,电磁流量计是一种应用范围最为广泛的流量计之一,电磁流量计有着其他类型的流量计不具有的特独的测量优点。作为一种精确度相当高的流量计,电磁流量计在自身检定合格的基础之上,受本身测量系统的影响以及现场测量条件的干涉,仍然会出现一定的计量误差。为了在实践工作中缩小这一误差,提高电磁流量计的准确性,润中仪表科技有限公司作为一家专业的电磁流量计供应商,多年以来积累了大量的关于产品使用与维护的经验,撰写此文重点从电磁流量计的准确选型以及电磁流量计的合理安装这两个方面入手,系统研究了提高电磁流量计准确性的主要方法与措施,望能够引起业内人士的广泛关注与重视。

一、电磁流量计的准确选型
  首先,需要实现对电磁流量计传感器口径的合理选择:这一指标的选择将对流体在管道中的流速大小产生决定性影响,同时也会对输出电势参数产生明显影响,故而,在选择电磁流量计的过程当中,并不一定需要以连接工艺管道的口径作为选择指标,而应当根据实际的使用流量进行选择。一般来说,在待安装管道内部流体流动速度在1.5~3.0m/s区间的情况下,传感器的口径需要与待安装管道口径保持一致,而在管道内部流体流动速度<0.5m/s的情况下,则需要将仪表口径控制在管道口径以下标准。
  其次,为了适应不同介质的测量条件,比如流体介质的温度、压力、腐蚀性、磨损性等的要求,要选用不同的内衬、电极材料。若倾向于耐磨损性能,则多建议选择聚氨酯橡胶材料,若倾向于耐腐蚀性能,则倾向于选择聚四氟乙烯材料。

二、电磁流量计的合理安装
第1点,从安装管路要求的角度上来说,同初始校核时的数据而言,电极平面状态下的流速分布已开始呈现出一定的差异。在此过程当中,造成特殊流速分布的最主要指标就在于传感器上游管道连接件的配置水平。若出现管路安装方面的问题与缺陷,可能导致电磁流量计在其正常的使用过程当中发生较为明显的量值偏移问题。
同时,从工程实际应用的角度上来说,传感器前段、后段直管段的安装需要确保流速能够在中心轴的参照下呈完全对称型的分布关系,这对于确保电磁流量计作业准确性而言有重要价值。同时,值得注意的一点是:电磁流量计的准确性也可能受到了测量管内导电流体电导率水平的影响。为了消除这一因素对电磁流量计准确性的不良影响,需要采取的措施为:若受到工程实践运行工况要求,需要在安装有电磁流量计的管道内部加入其他类型的介质,则介质对应的加入工作需要在电磁流量计安装下游区段内进行。若受客观因素影响,需要在上游加入介质,则需要尽量提高注入区域与电磁流量计安装区域的间隔距离(基本控制要求为≥50*测量管内径),通过此种方式,确保在新介质加入下,流体流经电磁流量计更加的均匀与平稳。

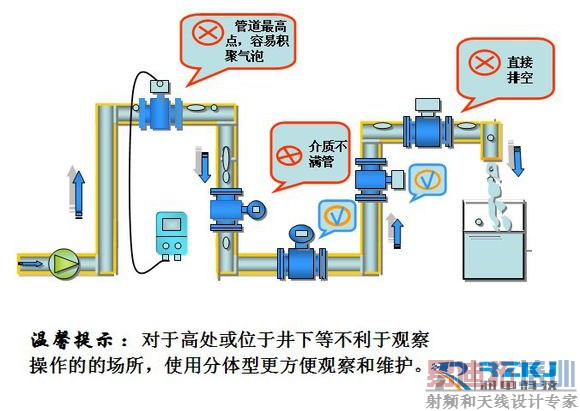

  第2点,在对电磁流量计进行安装的过程当中,需要确保流量计测量管内部充满流动流体。也就是说,测量过程中要保证测量仪表测量管段内的液体是满管测量。主要依据在于:在电磁流量计对管道内部流量水平进行测量的过程当中,所获取的主要因素包括电机断面面积以及电机平面流动速度这两个方面,以上两项指标之积则为电磁流量计最终所显示的测量数值。故而,电磁流量计测量管只有在满溢状态下才能够确保所获取数据的精准可靠。在水平安装电磁流量计的过程中,需要将流量计置于管道最底部。在此基础之上,针对气体-液体混合或固体-液体混合的管道而言,除需要按照以上方式进行安装以外,还需要以倾斜姿态放置流量计,避免混项流体当中的气体或固体出现分离,影响测量的准确性。
第3点,需要做好在电磁流量计安装过程当中接地以及接液方面的工作。在应用电磁流量计对管道内部流体流动速度进行测量的过程当中,传感器输出信号与电极间所对应的电压差水平处于均等状态。因此,为了确保流量计的平稳、可靠运行,就需要设置一个零电位的基准点作为参照。故而,在此过程当中,接液处理的核心在于:将管道内部导电液体接地设置为零电位的基准点参照;而同时接地处理的核心则在于:避免电磁流量计在测量流体流速过程当中受干扰影响,并对电磁流量计进行合理的安全保护。
与此同时,接地处理还能够使静电感应以及电磁感应所可能诱发的噪声电压得到有效的抑制,剔除对测量数据的干扰。通过对接地电阻水平的控制,使回路杂散电流压降水平明显降低,依赖于降低共模干扰电压的方式,达到巩固电磁流量计测量准确性的目的。
  第4点,在电磁流量计的安装过程当中,需要最大限度的扩大安装区域于磁源或振动源的距离,通过接地连接的方式,提高计量的准确性。当前技术条件支持下,建议控制电磁流量计接地状态下的电阻值≤100.0Ω单位。特别是针对有防爆要求以及防雷击要求的电磁流量计而言,接地状态下的电阻值控制标准应当为≤10.0Ω。

三、本文结语
通过以上介绍,我们可以看出除选型以及安装方面的质量控制措施对于提高电磁流量计准确性有重要影响。另外,在电磁流量计投入运行的后期维护管理工作当中,还需要做好对电磁流量计电极污染的防治工作,及时对污染区域进行清垢处理,同时,还需要定期由专人对接地电阻数值进行测量,以保障电磁流量计能够在安全范围内可靠、高效的运行,获取精确的测量参数。只有通过合理的精心的维护,才能保证仪表装置始终处一种稳定可靠的运行状态,这对于提高设备的寿命,确保生产的稳定进行进而提高企业生产的经济效率都是有着非常重要的意义的。
