智能旋进旋涡流量计在天然气管道上的安装要求

产品概述
旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，，性能稳定，计量准确，安装方便，维护量小，得到广大用户的一致好评。是目前油田和城市天然气输配计量和贸易计量的首选产品。

产品类型
旋进旋涡流量计根据其测量对象的不同，分为“智能型旋进旋涡流量计”和“蒸汽型旋进旋涡流量计”。
智能旋进旋涡气体流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。
蒸汽型旋进旋涡流量计采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高、无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。
智能型旋进旋涡流量计可以测量各种气体，而蒸汽型旋进旋涡流量计则只能测量蒸汽。



工作原理
当流体通过由螺旋形叶片组成的旋涡发生器（见图1）后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度

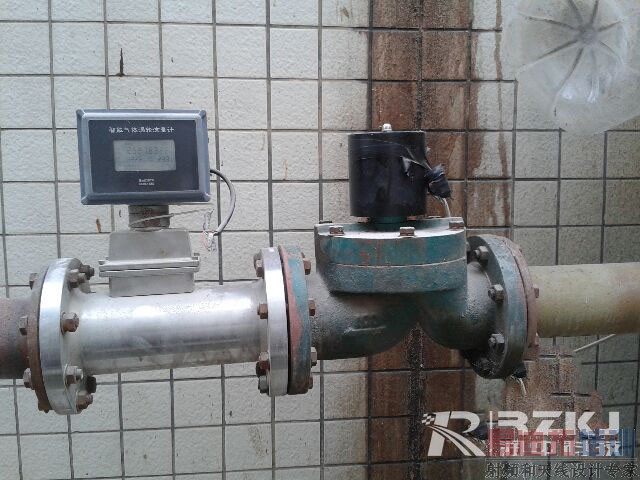

智能旋进旋涡流量计在天然气管道上安装时有哪些要求呢？

1、旋进旋涡流量计的外壳接地端子必须良好接地。

2、流量调节阀应安装在流量计的下游侧。

3、流量计周围不能有强的外磁场干扰及强烈的机械振动。

4、流量计上、下游直管段长度要求至少保证上游不小于5D，下游不小于2D。

5、在防爆、防尘、防水的环境中使用，流量计的接线端口必须使用防爆、防水接头。

6、流量计安装前应根据流量计标志，审核使用环境条件，确保流量计的流向、工作压力等参数符合规定。

7、流量计安装在室外时，应在其上部加装遮盖物，以免雨水浸入和烈日曝晒而影响流量计的准确计量和使用寿命。

8、为了保证流量计的测量精度，直管段必须与流量计内孔同心，但直管段内径不得小于流量计的内孔直径。为了便于安装使用，直管段内径可赂大于流量计内径。若被测气体不含有较大的颗粒或较长的纤维性杂物时，可以不安装过滤器。
