变压器零序阻抗测试仪测试方法参数界面说明

1、变压器零序阻抗测试仪三相三线法短路参数测量界面

在选中‘三相短路’项目时，进入三相三线法测量特性的短路参数测量屏，如图所示：

屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、校正到额定条件的阻抗电压、负载损耗、校正到额定条件的负载损耗；并提示出锁定条件的电流值。当施加测试电源后（用调压器加压，根据实测电流来调节，将其调到铭牌中高压侧额定的数值），待数据稳定时按锁定键将数据锁定（屏中会提示“已锁定”），如果能达到锁定目标值（图中为1.73A）将自动锁定，并得出最终结果。

2、变压器零序阻抗测试仪三相三线法空载参数测量界面

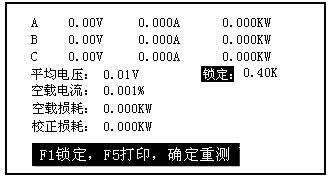

在选中‘三相空载’项目时进入三相三线法测量空载参数测量屏，如图所示：

屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗、校正到额定条件的空载损耗；并提示出锁定条件的电压值。当施加测试电源后（用调压器加压，根据实测电压来调节，将其调到铭牌中低压侧额定的数值），待数据稳定时按锁定键将数据锁定（屏中会提示“已锁定”），如果能达到锁定目标值（图中为0.4KV）将自动锁定，并得出最终结果。

3、变压器零序阻抗测试仪单相法短路参数测量界面

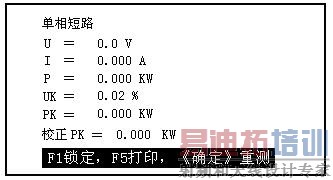

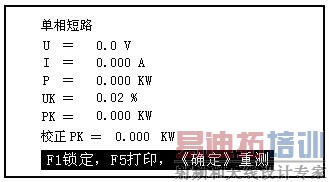

在选中‘单相短路’项目时进入单相法测量特性的短路参数测量屏，如图所示：

屏幕显示出单相法测量变压器短路损耗的实测参数，包括：测试电压、测试电流、测试功率、阻抗电压、短路损耗、短路损耗校正值；测量单相变压器的短路损耗参数时也用这个界面。

4、变压器零序阻抗测试仪单相法空载参数测量界面

在选中‘单相空载’项目时进入单相法测量特性的空载参数测量屏，如图所示：

屏幕显示出单相法测量变压器空载损耗的实测参数，包括：测试电压、测试电流、测试功率、空载电流百分比、空载损耗校正值；测量单相变压器的空载损耗系列参数时也用这个界面。

5、变压器零序阻抗测试仪测试结果界面

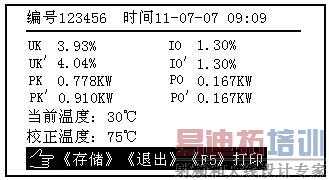

测试结果屏用来查看特性试验的各种数据，如图所示：

当做完三相短路和三相空载试验并锁定数据后，进入此界面仪器根据实测数据对被测变压器的各参数进行误差计算。可显示出实测的阻抗电压、校正到额定条件下的阻抗电压、实测负载损耗、校正到额定条件下的负载损耗、实测的空载电流百分比、校正到额定条件下的空载电流百分比、实测空载损耗、校正到额定条件的空载损耗，当前测试的温度和要校正到的温度值。可以按存储键将这些数据保存下来，以备查阅。

6、变压器零序阻抗测试仪测试记录界面

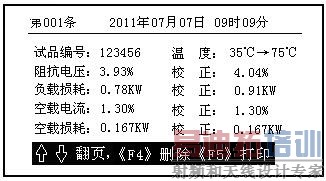

测试记录屏是用于浏览已经保存的特性试验的记录各种数据，如图所示：

记录数据包括：试验进行的日期时间、被测变压器的编号、试验时变压器的本体温度，要校正到的温度、实测阻抗电压、校正到额定条件的阻抗电压、实测负载损耗、校正到额定条件的负载损耗、实测空载电流百分比、校正到额定条件下的空载电流百分比、实测空载损耗、校正到额定条件的空载损耗。按上下键可查看相邻的其他记录，F4可删除全部记录，F5可打印当前实验记录。

7、变压器零序阻抗测试仪零序阻抗界面

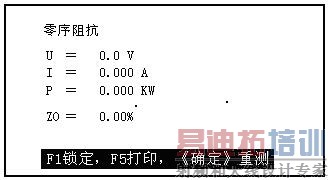

在选中‘零序阻抗’项目时进入零序阻抗参数测量屏，如图所示：

屏幕显示出零序阻抗的实测参数，包括：测试电压、测试电流、测试功率、零序阻抗。
