介质损耗测试仪测量标准电容的试验方法

录入：edatop.com 点击：

一、测量标准电容BR16

介质损耗测试仪测量标准电容BR16见图4和图5所示;图4为标准电容器BR16的标准接线方法，为正接线方式。图5为反接线方式，将标准电容BR16一端强行接地。
注意：HV插口输出10kV危险电压，将高压绝缘电缆插在HV插口上

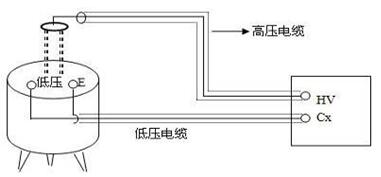

图4 标准电容BR16正接线（非接地试品）接线法

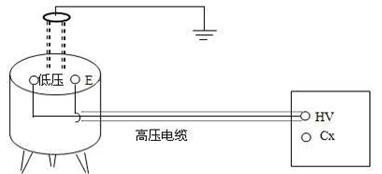

图5 标准电容器BR16反接线（接地试品）接线法

二、测量标准电容BR26或标准介损器DB-100等，见图6和图7所示;

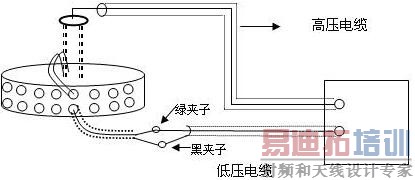

三、测标准电容正接线BR26或标准介损器DB-100等（非接地试品）接线法

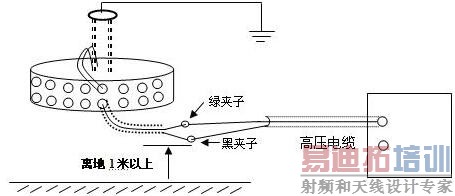

四、介质损耗测试仪测标准电容器BR26或标准介损器DB-100等反接线（接地试品）接线法

介质损耗测试仪测串级式电压互感器：
1）常规法：采用正接法测量，见图8所示：

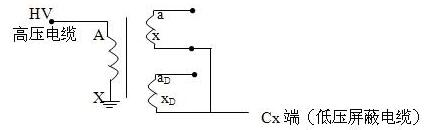

图8常规接线法，X接地点打开，使A，X相连后接仪器HV端，低压端所有绕组短接后接Cx端。
注意：此试验电压为2～3kV，并且高压A、X短路时要注意X端引线与端子盒保持距离。

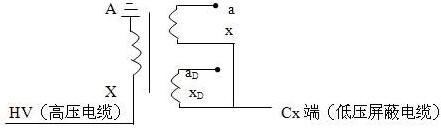

2）末端屏蔽法（正接线方式），见图9，可施加10kV电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。
