工频介质损耗测试仪操作步骤

录入:edatop.com    点击:

1.工频介质损耗测试仪

测量前准备:
1)用接地线一端接仪器的接地柱,另一端接可靠的大地,保证仪器外壳处在地电位上。
2)UU工频介质损耗测试仪正接线时:UU将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,黑色小钳子悬空或夹在红色大钳子上。将CRRXRR低压电缆插入CRRXRR插座中,另一端的红色夹子夹试品的低端,黑色夹子悬空或接屏蔽装置。
3)UU工频介质损耗测试仪反接线时:UU将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,红色小钳子悬空或接屏蔽装置。Cx插座不用。

2.打开电源开关,仪器进行自检,若自检良好,液晶屏显示中文主菜单如


3.菜单选择:

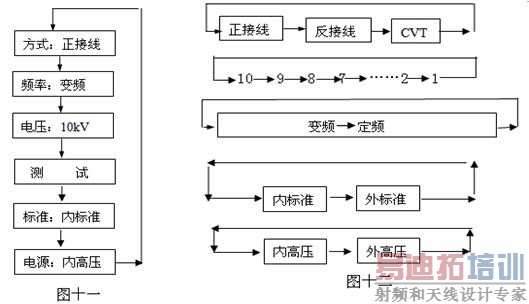

1)按可移动光标至各菜单项,并循环指示。被选中项反白字体显示。选择键的流程见图十一所示。
2)在光标当前所示项目,按“▼ ▲”键可进行该项菜单的变更,并循环指示,流程见图十二所示。
3)将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

4. 频率:光标在频率上,按↑↓键选择定频和变频:

光标在定频上:按住“启停”键1s以上切换到全频率选择,按↑↓键循环显示45Hz/47.5Hz/50Hz/52.5Hz/55Hz/60Hz/65Hz工频50Hz测量,此设置不能抗干扰,在试验室内测量或校验时选用50Hz,“45/47.5/55/52.5/60/65Hz”:为单频率测量,研究不同频率下介损的变化时选用。
光标在变频上:按住“启停”键1s以上切换到全频率选择,按↑↓键循环显示5-Hz / 6-Hz / 4-Hz”:
“5-Hz”:为45/55Hz自动变频,适合50Hz电网工频干扰下测量。
“6-Hz”:为55/65Hz自动变频,适合60Hz电网工频干扰下测量。
“4-Hz”:为47.5/52.5Hz自动变频,适合50Hz电网工频干扰下测量。

5. 测试:

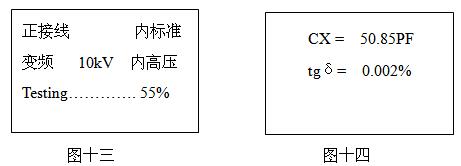

当光标在 测试项目上时,按确认键大约3秒钟开始测试。测试过程中显示的画面如图十三(正接线,变频)所示,当下面的进程到100%时候测试完毕,然后显示测量结果见图十四所示,此时光标指示打印机图标,按确认键打印报告。
工频介质损耗测试仪测量结果的意义如下:
tgδ:试品的损耗因数tgδ值
CX:测量的电容值
V:施加电压值
I:试品流过的电流
F1,F2 : 试验频率
打印结束后,关闭电源开关,测试完毕。
