千瓦PDM发射机激励驱动放大器的维护注意事项

录入:edatop.com    点击:

  0 引言

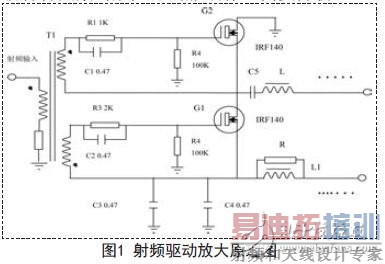

  如图1所示,从1千瓦PDM发射机射频驱动放大器的原理图可知,从激励前级来的0-+15V的方波脉冲,从变压器T1的同名端输入,经两个次级绕组给场效应管G2和G1拾电,G2和Gl推挽放大,输出80V-100V的方波脉冲,经过C5和L的预选频输出,给末级三个功放输入。下面就各种因素对放大器的影响作一简要分析。

 千瓦PDM发射机激励驱动放大器的维护注意事项

    1.高频变压器的原因

  高频变压器T1,绕组绝缘漆脱落,或者绕组被受潮的尘土掩埋,造成高频短路,放大器因为没有输入电压而不工作,没有输出电压。

  检修维护中不要轻易触动高频变压器,经常要对放大器除尘,如果发现变压器绕组绝缘漆脱落,用绝缘漆处理。

  2.电容C1和C2的参数变化造成的影响

  场效应管是电压控制型器件,输入级高阻抗。它以高效率低功耗实现能量的转化。其输入级电压波形的质量对放大器的影响非常大。

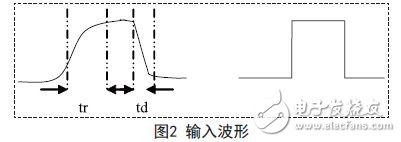

  IRF140门极的理想波形和实际波形如图2所示。

千瓦PDM发射机激励驱动放大器的维护注意事项

  一个理想的方波经过实际传输信道的时候,都要被“滚降”衰减,被消去的肩部形成了噪声。

  在这里不考虑噪声的影响。但是被失真的上升沿和下降沿对场效应管子的影响很大,波形失真严重,上升沿时间太长,放大器功率损耗增大,管子发热,时间一长管子就热击穿。

  下降沿的影响同样。为此,我们就要对失真的输入波形进行校正。R1C1和R3C2就是为此而设计的。

  实际维护中发现,C1和C2当使用云母电容或者瓷片电容的时候,参数不稳定,一般是变小,对方波的校正变差,引起无名的烧管子,此处两电容更换成无极性胆电容后,此类故障消除。校正波形的目的是加快场效应管的开关速度。

  3.-72V直流电压在开关机的时候产生的冲击

  虽然C3和C4的滤波对70V直流电压在开机和关机时,由于L1的自感应产生的干扰脉冲有吸收作用,但是作用是有限的(因为C3,C4的取值不能太大,太大会影响正常高频载波信号的通路),尤其是场效应管在高频率开关的时候,在其输出的肩部会形成振铃干扰,为此,在L1两端并联一个5W100K的电阻R减小自感应电压,以消除不良影响。

  通过上述对放大器某些原件的更换和对线路的改良,放大器输出波形质量变好,放大器稳定工作,故障率明显降低。
