主流知名测量厂商最新蓝牙低功耗BLE测试方案盘点

　　一、莱特波特（Litepoint）

　　完整的测试解决方案 莱特菠特掌控蓝牙低功耗（BLE）测试

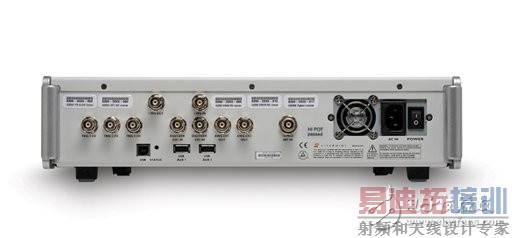

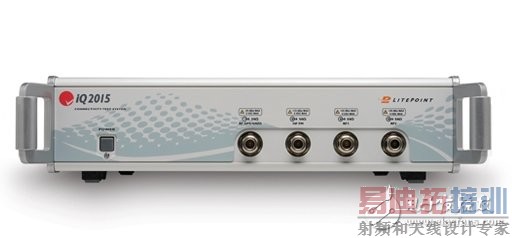

　　IQ2015——多重通讯无线连接测试系统

　　概述

　　LitePoint IQ2015®为全方位单机测试解决方案，能够满足您所有连线能力的测试需求：

　　WiFi， 802.11a/b/g/n 与 802.11p；

　　蓝芽， 一般 （1.x， 2.x， 3.0） 与低功耗 （4.0， 4.1）；

　　GLONASS （GNSS）；

　　GPS；

　　FM；

　　NFC；

　　WiMAX；

　　ZigBee；

　　IQ2015大幅简化复杂模组与装置的测试流程：

　　单次插测丶多重介面丶测试科技：

　　处理程序减少，加上省去多重装置开机时间，因此较多次插测方式节省20%的时间

　　最多可同时测试3种标准：

　　与序列测试方法相较，最多可减少50%的测试时间

　　专用序列测试（SBT）方式可将DUT控制与反应时间降至最低

　　优点

　　简易： 六种标准 – 全部都在一台机器

　　LitePoint IQ2015®为全方位单机测试解决方案，能够满足您所有连线能力的测试需求，如WLAN， Bluetooth， GLONASS， GPS， NFC， WiMAX， FM， 及 NFC.

　　高度经济效益： 达到最高处理量

　　和传统测试方法比较，IQ2015技术能减少装置分析时间，加速产线生产速度。

　　单次插测测试所有连线能力可以帮助减少处理程序，省去多重装置开机时间。

　　并行测试能在同一时间测试FM，GPS和WLAN丶BT，测试站可提高100％处理量。

　　专用序列测试（SBT）方式可将装置沟通降至最低。

　　TX 测试以多重数据速率方式存取，使得每一次存取可达到6X的速度

　　快速PER测试法（封包错误率），使得RX测试可达到4X速度

　　搭配使用LitePoint IQxtream

　　与IQxstream搭配使用，IQ2015功能更为强大，针对现今具有多种功能的装置，如智能手机丶平板电脑及其他产品，提供完整手机/连接能力、及多重DUT的测试站。

　　IQxstream 多重装置处理能力可大幅度减少手机测试时间

　　IQ2015 提供所有主要无线电测试-平行测试

　　加速缩短上市时间

　　和IQ2015一起使用，IQfact/IQfact+能帮助减少开发时间，加速生产速度。

　　IQfact/IQfact+解决方案提供最快量产部属能力

　　经过晶片商“认证”的IQfact和IQfact+的测试方案，能同时控制装置和测试仪器

　　配置能力

　　IQ2015 可提供软体配置，满足化要求

　　IQ2015 基本型

　　WiFi

　　蓝牙

　　可选配技术

　　GPS

　　FM

　　NFC

　　WiMAX

　　Zigbee （802.15.4）

　　应用

　　多重技术标准的无线装置

　　智能手机/平板电脑

　　模组/系统封装装置

　　消费性电子无线装置

　　车用

　　医疗

　　定位功能

　　智慧型应用和装置

　　规格

　　频率范围：

　　FM： 76 to 108 MHz

　　GPS： 1.57542 GHz （L1）

　　WLAN： 2.4 to 2.5 GHz， 4.9 to 6.0 GHz

　　WiMAX： 2.3 to 2.7 GHz， 3.3 to 3.8 GHz， 4.9 to 6.0 GHz

　　输入功率：

　　FM： +10 dBm to -40 dBm

　　WLAN： +30 dBm to -148 dBm/Hz

　　WiMAX： +30 dBm to -148 dBm/Hz

　　输出功率：

　　FM： -40 dBm to -110 dBm

　　GPS： -60 dBm to -145 dBm

　　WLAN： +10 dBm to -95 dBm

　　WiMAX： +10 dBm to -95 dBm

　　支援技术：

　　WLAN

　　蓝牙

　　GLONASS

　　NFC

　　FM

　　GPS

　　WiMAX

[p]

　 　二、美国国家仪器（NI）

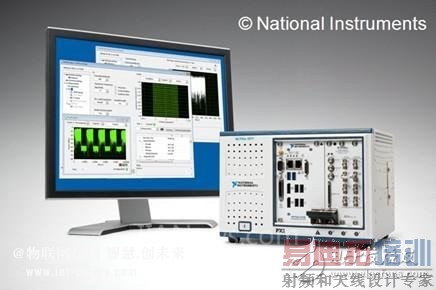

　　美国国家仪器低功耗蓝牙（BLE）技术的测试解决方案

　　美国国家仪器公司（National Instruments， 简称 NI）2012发布了针对802.11ac WLAN以及低耗电蓝牙技术的测试解决方案，结合了NI图形化系统设计软件和基于FPGA的PXI模块化仪器，提供了可完全用户自定义的高性能测试能力。这些测试解决方案结合NI提供的包括手机测试、导航仪测试和无线连接测试在内的其他解决方案，可以有效地帮助工程师在一个单一的高性能平台上全面的测试他们的设备。

　　产品特性：

　　• 在256 QAM测试方面具有业内顶尖的-47dB RMS EVM，是产品测试和特性描述的理想选择

　　• 可以在NI PXIe-5644R VST的板载FPGA上实现测量和用户自定义的算法，能够完成快速的测量和实时的测试。

　　特点：

　　• 针对802.11ac WLAN以及低耗电蓝牙（BLE）技术测试的NI解决方案集成了NI WLAN测量套件，基于FPGA的NI PXIe-5644R矢量信号收发仪（VST）以及NI LabVIEW，可以帮助搭建高性能、基于软件设计的测试系统。

　　• NI针对802.11ac WLAN和蓝牙的测试解决方案提供了业内领先的误差矢量幅度（EVM）测试性能，并且在生产测试的吞吐量上比传统的箱式测试仪器高出5倍。

[p]

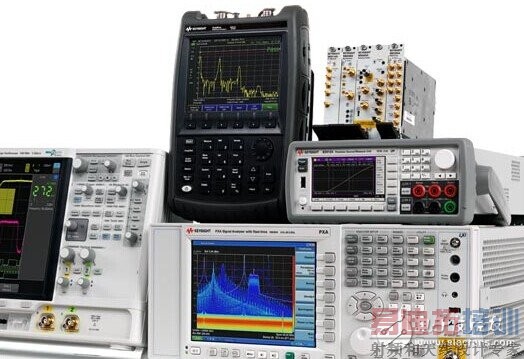

　 　 三、安捷伦（Agilent）

　　安捷伦无线连通性测试仪的蓝牙低功耗射频测试选件

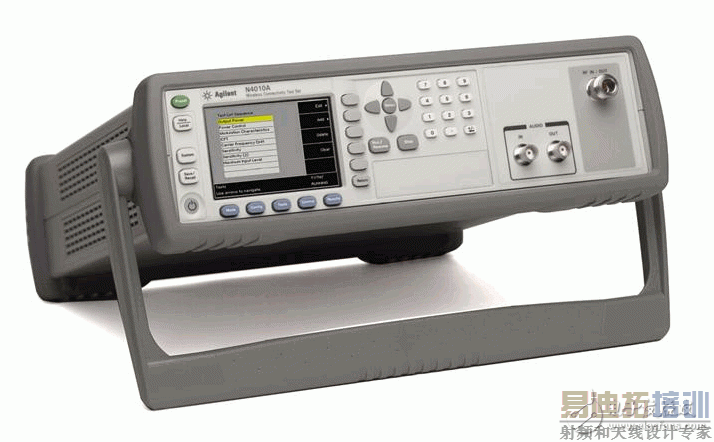

　　Agilent N4010A 测试仪结合最新蓝牙低功耗发射/接收选件，可为制造商和设计部门的蓝牙低功耗应用提供可靠高效的测试解决方案。最新测试解决方案可帮助加快产品开发速度，缩短实现量产的时间。

　　蓝牙低功耗技术可实现长工作时间和最低的功耗，是移动通信、运动健身、健康医疗、安全和家庭娱乐等应用的理想选择。

　　用于蓝牙低功耗测量的 N4010A 无线连通性测试仪提供：

　　· 多功能、多制式的综合型测试仪专为蓝牙、WLAN a/b/g/n 和 Zigbee 应用而设计。（它覆盖从开发、集成到生产制造的整个产品生命周期，通过单一综合型解决方案提供最低的拥有成本。）

　　· 全新选件 109 支持安装在外部 PC 上的软件执行非信令蓝牙低能量发射/接收测试，可用于单模和双模蓝牙低功耗应用。

　　· 新兴蓝牙器件和模块的低成本、高效率测试覆盖的规范和功能包括Bluetooth 1.1， 1.2， 2.0+ EDR，蓝牙音频和蓝牙低功耗。（蓝牙低功耗发射/接收选件符合最新的蓝牙 4.0 射频测试核心规范的要求。）

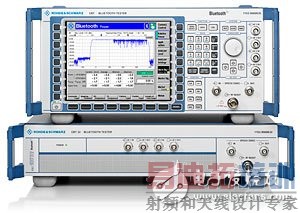

　　罗德与施瓦茨支持蓝牙低功耗（BLE）技术的测试仪R&S CBT/CBT32

　　R&S®CBT Bluetooth® 测试仪可在跳频或非跳频模式下，在所有信道上进行蓝牙 RF 测试。它提供了大量统计监测和测量功能。例如，可以设定每个测量值的允许误差，并在经过一定数量的测量之后或超出允许误差时停止测量序列。另外还可针对用户定义的数据包数来显示功率轨迹、调制与频谱以及平均化的最小值或最大值轨迹等。

　　主要特点

　　• 在研发过程中可十分灵活地进行故障排除

　　• 测量时间非常短，可实现高生产能力

　　• 集成频谱测量功能

　　• 提供了多种音频选件

　　• R&S®CBTGo 软件支持 V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® RF 测试规范中所规定的 18 种Bluetooth® RF 测试案例

　　• 提供了经济实用的生产型 R&S®CBT32 机架设备

　　• EDR 选件 （R&S®CBT-K55） 在 R&S®CBT Bluetooth® 测试仪的基础上增加了大量的EDR 射频测试。
