超声波液位计与雷达液位计在设计选型方面区别

录入:edatop.com    点击:
一、本文概述
超声波液位计、某规格下的雷达液位计,都有着拟定好的适宜介质、惯用的测定环境;它们表征着的准确特性,以及可靠特性,也会带有差异。液位计特有的初始设计,包含细分出来的多重型号;现场运用时,也应注意很多事项。为此,选取最理想的这种仪表,就应辨别介质属性、真实运用环境、平常的修护、液位计独有的性能、采购的价格等。这样安设的液位计,才会适宜特有的测量环境,发挥出明晰的成效性。

二、明晰检测原理
2.1 超声波特性的液位计
超声波液位计,带有非接触这样的特性,是界面测量特有的液位设备。它适宜多重特性的行业检测,如水文及关涉的交通行业、化工石油及特有的污水处理。超声波架构下的液位计,便于安设及管控,平日以内的运用便利,且耗费掉的金额不高。

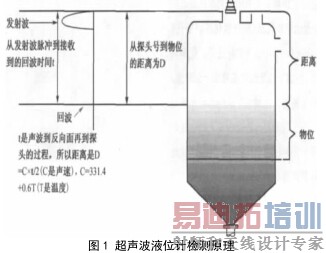

超声波液位计,应被安设于容器固有的上侧。经由电子单元的管控,液位计架构中的探头,向待测物体发射声波脉冲。发射的声波,由液体表面反射,再被探头吸纳,并被转化成电信号。由发射到接收,耗费掉的时间,与被测界面和探头距离成正比的关系。
根据拟定好的声速数值,电子单元通过运算得来待测间距。 探头至被测容器底部距离,等同于系统设置的液位距离,或者容器内的液位高度。测量得来的液位高度,应被变更成
20 毫安以内的电流、 5 伏特以内的电压。现场环境温度变化,对于声速都会产生明显的干扰。因此必须对温度进行测量,以便调整声速。

2.2 雷达液位计
雷达液位计,采用超高频的电磁波,经由衔接的天线,向待测容器的液面发送某一波形。电磁波抵达拟定的液面,就会反射回来;天线会接纳这一波形,并辨识回波的时间隔断。从而计算出液面高度。
第一种途径, 是脉冲微波检测方式, 能够辨识时间行程。
安设好的测量架构,经由体系以内的天线,采纳设定出来的带宽周期, 发射固定频次之中的脉冲。 经由物料的表层反射,再被雷达吸纳。天线接收的微波脉冲, 会被发送给电子线路。
通过微处理器,根据脉冲行程耗费的时间得出介质的液面高度。

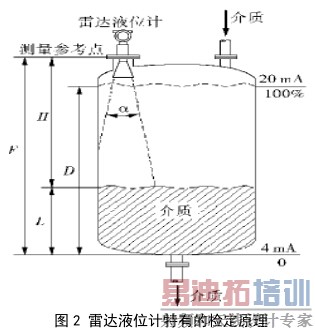

雷达液位计设定好的发射频次固定。液位计到物料表面的间距,定义为 H;微波传递的速率,被设定成 v;脉冲行程的耗费时间,设定成 t;空罐距离,设定成 F;雷达液位计的量程设定成 D。那么,被检定出来的液位 L,可表示为公式:L=F-vt/2。
第二种途径,是调频连续波。天线发射的这种微波,是调制得来的连续波。回波被吸纳时,微波发射原初的频次,已经被更替。 回波特有的频次差值,与天线直至液面的间隔,
成正比关系。

三、盲区特有的成因及规避
超声波液位计,在设计时段中,存在盲区,也即惯常提到的死区。盲区的成因,是换能器带有余震。如设计中的盲区被测定成 25cm,那么液面距离探头, 没能超出 25cm 之时,
就会很难测定。 同等量程的液位计, 若设计之中的盲区越小,则表明换能器的性能越好。可见,盲区是换能器性能的重要指标。

1.代表盲区,2.代表空仓,3.代表最大量程。为了避免盲区,应注意如下事宜。安装方式分为螺纹及法兰安装。吊装方式,易受风速干扰,不宜采纳。设计中,要考虑潜藏的盲区。最高的液面距离,要超出盲区范围。

四、液位计特有的性能比对
4.1 精准性的比对
超声波液位计,带有非接触特性;可测定的范畴,包含实验液体、颗粒态势下的固体。但是超声波带有不断更替的特性,各时段的声波存储、曲线解析,耗时偏长。因此,不适宜安设在液位变更速率偏快的环境。
雷达液位计, 受到环境特有的干扰偏小,这是凸显优势;测量得来的数值,精度更高。例如:超声波仪器,不适宜高压高温、蒸气弥散着的雾状空间、夹带着粉尘的空间;但雷
达液位计,就能适宜这一环境。设定的最大量程,能超出 32米; 被测介质温度, 能超出 240℃; 荷载压力, 会超出 6.3MPa。雷达液位计精度会高于超声波。
4.2 适用性的比对
超声波液位计,对雾状蒸气、细微尘杂,非常敏感。此外,超声波拟定的传播速率,受环境温度影响较大,误差率会超出每摄氏度 0.13%。因此超声波液位计需要带有温度补偿, 然而选取的待测介质, 与传感配件表层也存在温度差异。
安设的配套补偿,只针对着固定态势的传感点。雷达液位计,拓展了适应范围。超声波液位计适宜不了的特有环境,如高压及高温、带有尘杂这样的环境,它都能适宜。
4.3 性价比的比对
超声波液位计,市场价格适宜,通常不超出一万元。而雷达液位计,价格偏高:通常安设雷达仪器,耗费掉的金额会超出两万元。某种新型雷达液位计,带有 hart 特有的协议、具备现场显示模块。这种仪器的单价,甚至超出了三万五。伴随自动化态势下的技术变更,液位计也在不断更新。液位测量特有的疑难,是仪表检测范畴内的凸显难题。雷达及超声波特有的液位计,带有差异特性的介质;液位检测的惯用方式,也潜藏着多重的技术疑难。应当经由综合比对,选出可靠层级最高的、精度满足预设规格的液位计。应注重的是,液位计的安设,以及接续的管控修护,也带有侧重的价值。应当审慎回避易爆易燃特性的周边环境,随时查验仪器。
