模拟兆欧表使用小窍门

录入:edatop.com    点击:
模拟兆欧表IR4000系列(单量程)和3490(3档量程)。对于使用方面,现在我们向大家介绍一些小窍门,让您的实际测量变得更加方便和简单。

  (1)你知道吗? IR4000系列以及3490的「自动放电功能」

  关于绝缘电阻计的主机上面“闪电”的标记。

  这个闪电标识是指绝缘电阻计试验电压被发生时会有亮灯。这个设置为了探头前端发生高电压时,提醒使用者注意安全。但是,闪电标识并不只在电压发生时才亮。实际上,在“自动放电”进行的时候也是亮的。当然,这点在说明书里面也并没有说明,因为不需要特别在主机上面设定,可能一不小心就会忽略这个重要的功能。那么,所谓“自动放电功能”到底是个什么样的功能呢?

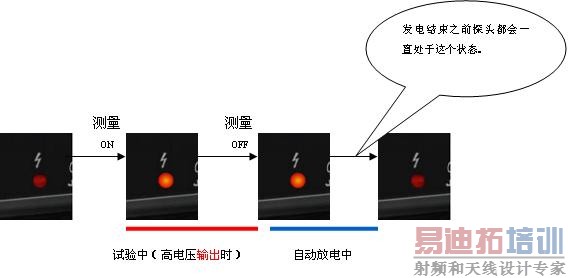

  在测量对象里面有电容器成分的情况下,由绝缘电阻计所输出的电压能够给被测量对象充电。绝缘电阻计的实验结束后马上去触摸被测物的话,因为存在充电电压因此有触电的可能性。为了使该充电电压能快速的放电,中断试验电压后立即切换到高电阻,在测试仪内部进行放电。这就是“自动放电功能”。简单来说,就是测试仪吸收了被测物所发出的充电电压,并在内部进行放电的一种功能。自动放电到DC20V以下的时候指示灯灭。下面是闪电标识亮灯状态到自动放电状态的指示灯照片,供参考。

  (2) 你是否知道,带有开关的测试探棒9788是如此方便?使用9788,更安全!

  看到过9788的客户都应该查觉到了它的安全性和便利性。9788的优点正如它的名字TEST LEAD WITH REMOTE CONTTROL SWITCH(带有遥控控制开关的测试线) ,就算不按绝缘电阻计主机的“MEASURE(测量)”按钮,只要按一下9788探头前方的按钮,就能输出在主机上预设好的电压。

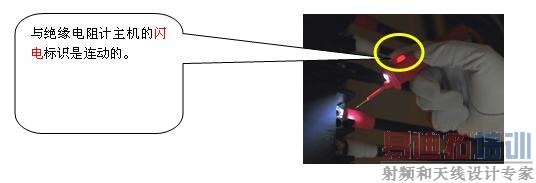

  这个探棒前端的小按钮跟主机上面的“MEASURE(测量)”按钮一样,只是单纯的控制电压输出的吗?其实不然。仔细看会发现,在电压输出的时候,红色的指示灯会亮。那也就是说,这个按钮是与主机上面的闪电标识(请看上面提到过的“自动放电功能”的说明)连动的。也就是说,有以下两个作用:

  ①只要看探头,就能够知道是否正在进行测试!
  ②只要看探头,就知道被测物是否处于放电状态!

  这是很实用的功能。绝缘电阻计的主机以及测试棒是根据国际标准设计和制造的,具备足够的安全性,但是有了这样带开关的测试探头更加为提高安全性起到了作用。
