变压器绕组变形测试仪面板结构及功能说明

录入：edatop.com 点击：

一、变压器绕组变形测试仪概述
DCBX-H变压器绕组变形测试仪是根据电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，DCBX-H变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。
根据变压器设计原理，变压器制造完成后，其线圈和内部组成结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数就应该是确定的，因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
DCBX-H变压器绕组变形测试仪在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆卸的即可完成所有测试，DCBX-H变压器绕组变形测试仪适用于63kV～500kV电力变压器的内部结构故障检测。

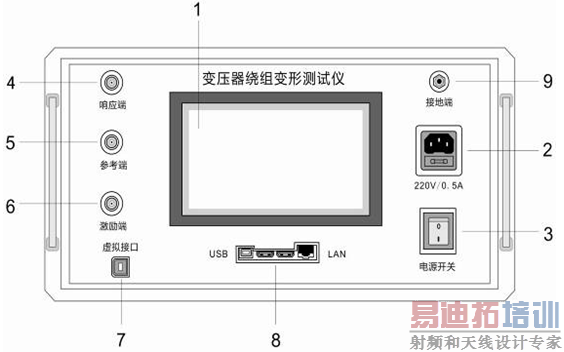

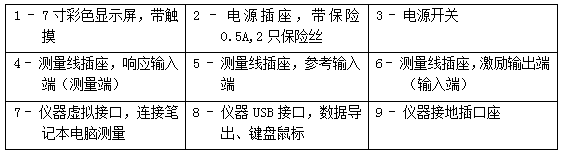

二、变压器绕组变形测试仪面板图
