耐压测试仪校准步骤

录入：edatop.com 点击：

1.测试仪输出电压：

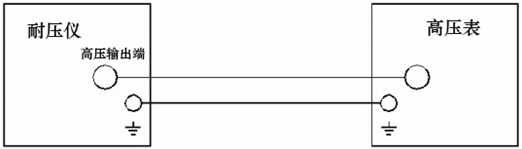

图5输出电压校准接线图
将耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图5接线。按下“启动”钮，调整“电压调节”钮，使高压表的读数为表3所示检测点数值，并计算示值与高压表的读数误差是否满足技术指标，如否可调整对应电位器值。
表3

注：不同的输出电压应选择合适的高压表的测量范围。高压表的误差应在±1.5%以内，如果是指针式高压表应使其测量范围落在标尺刻度的1/3以上。
2漏电流和报警电流

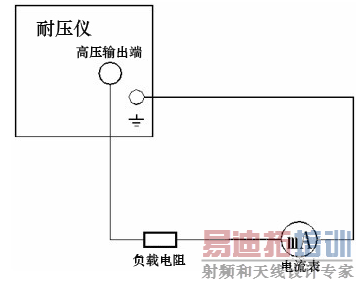

图6 漏电流和报警电流接线图

2）漏电流和报警电流
将耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图6接线，“漏电流量程”转换键置于2mA档。按表4选择对应的负载电阻。

表4
