一体机变压器绕组变形测试仪测试软件界面

录入:edatop.com    点击:
变压器绕组变形测试仪在计算机上能完成的大部分功能都能在一体机上操作。检查试验接线正确无误后,启动主测量单元电源,其电源指示灯应正常显示。。
以下介绍软件界面中各个区域的功能。
1.菜单栏
进入软件,左上方即为菜单栏,分别有“系统”、“查看”和“设置”三个下拉菜单。下面分别介绍各个下拉菜单的具体功能。
系统:

开始测量,开始进行变压器测试工作,但一般在开始测试前需要设置一些参数,所以建议一般在测量区域(下面会详细介绍)进行开始测试的过程。
停止测量,停止正在测量的工作。需要退出系统,只需要关闭设备电源即可。
查看:

X轴平均坐标系,此项目只在分析历史曲线时候有效,使用后,历史测试曲线的频率点分布采用均匀分布情况。
X轴对数坐标系,此项目只在分析历史曲线时候有效,使用后,历史测试曲线的频率点分布采用对数分布情况。
恢复到原始X轴坐标,此项目只在分析历史曲线时候有效,历史曲线分析的时候可以对曲线进行局部放大查看,使用此项目后,曲线会恢复到原始坐标系的状态。
读取数据文件,此项目选择后会出现一个文件选择对话框,可以读取保存在仪器内存中的历史数据文件,可查看曲线或者进行数据分析。

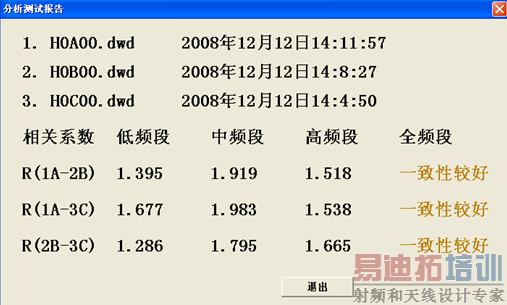

分析测试报告,此项目将对已选择的数据文件进行分析,并给予分析报告。此项目与PC测试软件下不同,并不能打印数据分析报告和输出Word报告文件。

设置:

变压器参数,选择此项目后,会打开一个变压器各项参数的对话框,设置好各个参数后,按“确认”键保存输入数据,按“取消”键放弃输入数据,

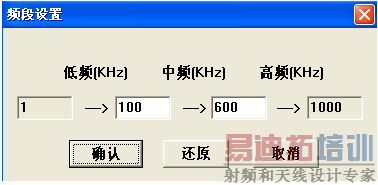

频段设置,选择此项目后,会打开一个扫描频率低、中、高各个频段的对话框,设置好各个频段的范围后,按“确认”键保存输入数据,按“取消”键放弃输入数据,按“还原”键则会恢复到默认频段设置。此项目的频段设置参数,只在打印报告中会反映出来。

笔针设置,选择此项目后,可对触摸屏进行设置和校准。
将数据备份到U盘,选择此项目可将一体机内存中保存的测量数据文件保存到U盘,选择开始备份前,请先注意已经将U盘插好。

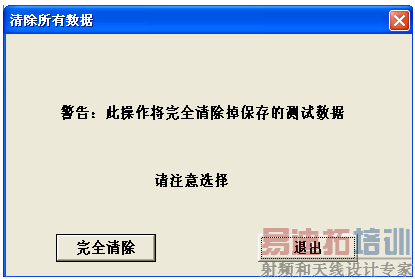

清除所有数据,选择此项目可将一体机内存中保存的所有数据清除,注意,请确认已将数据备份到U盘,所有数据将会被清除。

2.测量:
左面是测量变压器的时候,需要填入的一些参数,“变压器参数”键同菜单中的变压器参数,“开始测量”键即进行测试,在测试过程中可以随时选择“停止测量”中止测试。(注意:如果测试过程中停止测量了,将无法继续当前测量进度,数据也无法保存。)
3.曲线坐标系:
居中的坐标系为曲线坐标系,X轴为频率,Y轴为分贝,历史曲线和测量曲线都在此坐标系中显示,具体可操作功能介绍见软件测试流程。
4.数据显示窗口:
在曲线坐标系的右上为数据显示窗口,分别显示频率,分贝。具体介绍见软件测试流程。
5.曲线数据文件分析管理窗口:
以上介绍后的其他窗口都属于曲线数据文件分析管理窗口,具体操作功能介绍见软件测试流程。
