电缆故障闪测仪工作原理

录入：edatop.com 点击：

寻测电缆故障时，先在电缆一端对故障相加高压，用电缆故障闪测仪进行粗测，故障点一旦被击穿，屏幕上将显示故障点电缆到测试端的距离波形。然后由路径仪查明故障电缆的路径(即走向)，最后根据粗测距离和电缆走向，用定点仪精确测定出故障点的具体位置。鼎升电力工程师周工下面来详细讲解电缆故障闪测仪工作原理

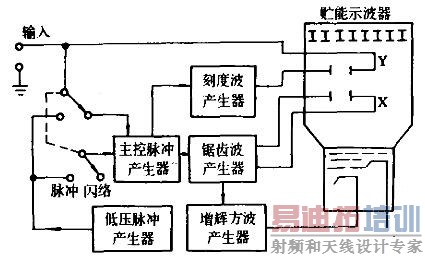

图4.4—3 闪测仪基本方框图

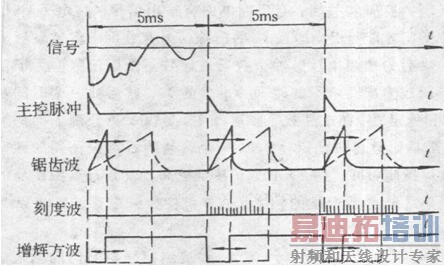

电缆故障路径仪用低压脉冲、直流高压闪络、冲击高压闪络等方法取得的信号，经分压器后加到贮能示波管的Y偏转板，另一方面用来启动主控脉冲产生器，产生三个相隔为5ms的主控触发脉冲。其中一个送到锯齿波产生器，从而发出锯齿波扫描电压，送X偏转板记录被测信号。后两个主控触发脉冲相继送到刻度波产生器，产生两组时隔5ms的时标刻度。大刻度之间的间隔为5μs，小刻度间的间隔为1μs。每个小刻度代表80m距离(对油浸纸绝缘电缆而言)。图中增辉方波产生器的作用与一般示波器相同。为了既能够观察整个慢过程，又能观察所选择的一段快过程，我们使之扫描速度的快慢能调节，起点亦可延迟。闪测仪的基本工作波形如图4.4—4所示。
