互感器校验仪测量原理

录入:edatop.com    点击:
目前,我国使用较多的数字式互感器校验仪大多采用差值法原理进行取差,通过数字逻辑电路对误差信号进行采样、运算处理,然后将测试的标定点、比差、角差等参量用数字显示出来。常见的数字式互感器校验仪测量电路如图3所示,它的原理电路可以设计成多种类型,但核心还是正交移相技术。

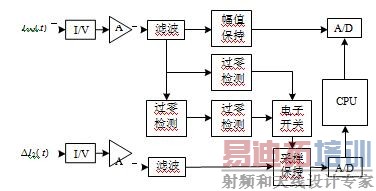

图3常见数字式互感器校验仪测量电路


在如图的测量电路中,角差


式中: I 为差值通道信号幅值, IS 为标准通道信号幅值, 为两个通道信号相位差。

互感器校验仪按工作原理分为零值法和非零值法两类。其中非零值法的设计思路是将同相分量与标准电流作除法运算得出比差,将正交分量与标准电流作除法运算求得角差,不需进行平衡调节,因而省去了交流指零仪,而带之以数字式的误差显示。武汉鼎升电力公司生产了自动数显电流互感器校验仪和自动数显电压互感器校 验仪,采用 Zinn 的微差支路法取差电路,实现了自动连续测量,直接读数显示,高集成化和滤波技术有效抑制噪声和谐波干扰。DEY-H智能互感器校验仪的工作原理与此类似。
