互感器PT变比极性测试方法

录入:edatop.com    点击:

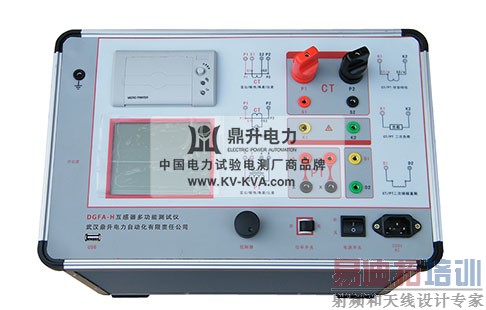

互感器多功能测试仪

互感器PT变比极性测试方法

1)PT变比极性试验参数设置:

在PT测试主界面中,选择进入“变比极性”试验界面(如图26),设定好额定二次电压值:100V、100/√3、100/3、150V、220V

2)PT变比极性试验开始试验:


参照图27进行接线,PT一次侧接A、X,PT二次侧接a、x。设置二次侧额定电压及编号后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始。

试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,试验完成后,即显示变比极性测试结果(图28)。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

互感器PT变比极性本身的同色端子为同相端,即A接PT的A,X接PT的X时,极性的测试结果为减极性。
