智能电能表故障检测方法

电能表检定装置检测智能电表检测方法

对电能表进行检验前，应根据电能表的相线类型，将电能表正确连接到电能表校验装置的电压电流输出端。装置上的各组电压端子内部是并联的，多块表同时校验时可将各块表的电压口路分别接入各自表位的电压端子，电流回路要求串联起来接入装置。

在检定电能表时只要人工参与挂表，调整好光电采样器，并正确设计好电能表的参数后，所有检定项目（包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定）由PC机自动控制，一次完成。校表程序可按照国家规程，也可由用户自定义。

电能表检定装置工作原理

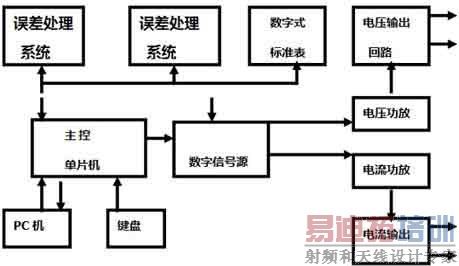

电能表检测装置由工频数字信号源、电压（电流）功率放大器。电压（电流）输出回路、误差处理系统和操作键盘等部分组成。其工作原理的特点是采用多单片微型计算机系统，通过RS232接口交换各种命令和数据，各部件互相协调而成为一个统一的整体。电能表检测装置原理框图如下:

工作过程简述：当主控机接收到PC机或键盘传来的指令时，立即对命令字进行分析，并通知与本命令相关的单元进行相应的操作。例如，当主控机接收到校表命令后，首先计算出测试电流的大小并将电流量程切换到相应的档位上；然后通知信号源进行调幅、调相等操作；当信号源调整到本次测试所需的功率点时，主控机再读取标准表的脉冲常数并传递给误差计算系统，也就是告诉误差机对被检表进行采样并计算误差；最后主控机再将误差系统传来的误差结果或信号源传来的指示仪表值送给PC机或键盘进行显示和处理。

智能电表在运行过程中会出现各种故障，这就需要工作人员根据工作经验，利用电能表效验仪等相关装置来判断故障位置和故障原因，从而有针对性的采取有效的解决策略，以保证智能电能表及时恢复运行。
