电压互感器变比测量方法

录入：edatop.com 点击：

量方

电压互感器变比

分类：电力技术

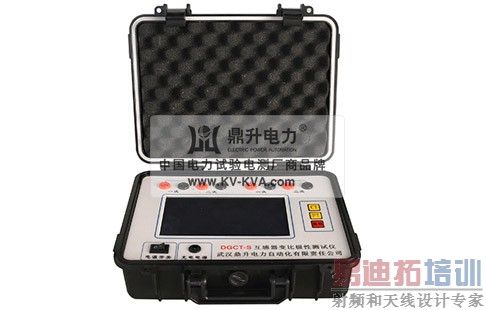

互感器变比极性测试仪

常规互感器变比的检查方法是电流法，从原理上讲是一种容易理解可行的检查方法，但是随着系统容量的增加，电流互感器的一次电流越来越大，最大可达数万安培;现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能，况且体积庞大，重量重达几百公斤或几吨，现场使用更为困难，如采用小电流法，由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增，失去了变比检查的意义。

电压互感器变比测量方法：

1．接线方法：红、黑两芯线对应接互感器变比极性测试仪面板的一、二次插孔，另一端分别接电压互感器对应的二次和一次（即与电流互感器接线相反）。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电压互感器的一次（L1）极性端，黑色线接电压互感器的一次（L2）端。
2．接好线后，插上电源（或用互感器变比极性测试仪内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如10KV/100V直接显示100），同时极性显示互感器此时的接线方式及极性。
3．如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。
4．观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。
