二次负荷测试仪检定互感器CT负荷操作方法
录入：edatop.com 点击：

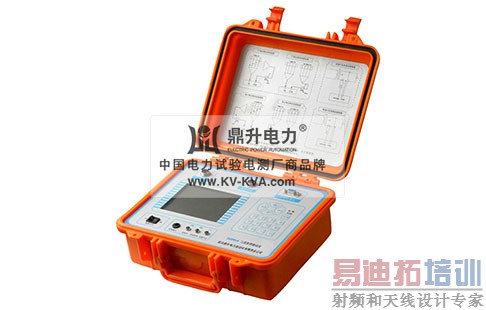

DGFH-H二次负荷测试仪
二次负荷测试仪
1)二次负荷测试仪是鼎升电力研发中心根据国家电力标准和计量标准：DL/T448-2000, JJG169-2010而研发生产的二次负荷测试仪，二次负荷测试仪采用电子式原理线路结合DSP技术.
2)二次负荷测试仪采用320*240单屏触摸操作，自带直流电源供电，便于现场移动操作，二次负荷测试仪适用于电力试验和互感器生产单位，是对CT 、PT（电压互感器、电流互感器）二次负荷测量，电压、电流、相位频率、有功、无功、视在功率、功率因数等各项电气的测量而诞生的测试专用仪器，DGFH-H二次负荷测试仪同时具有超宽的测试量程和数据计算功能，方便现场分析和试验并自带232接口方便数据上传和储存，是试验过程的好帮手。
CT负荷检定接线图：

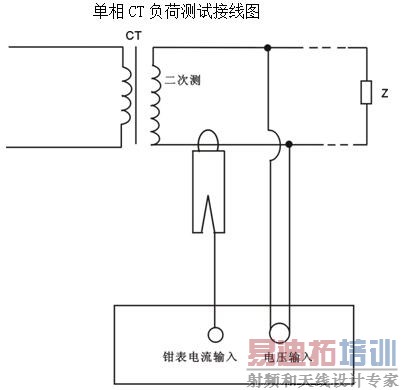

1．接线图单相CT负荷测试接线图
2．具体操作说明按接线图接线后，打开仪器仪器，显示主菜单
按“确定”键进入主界面如下图
按“上下”“确定”键选择到“CT负荷”如图
输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）
最后移动“上下”键到“开始测量”按“确定”键进入测量界面，如图
如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流
—R：CT二次负荷中的电阻分量
—X：CT二次负荷中的电抗分量
—COSφ：根据R,X算出的功率因数
—U：
—Z：U/I
—Sn：U*I
—φ：根据R X算出二次负荷电流电压之间的角度
