功率分析仪中的趋势 和波形 的异同
录入：edatop.com 点击：
了解功率分析仪中的波形图和趋势图的区别之前，我们还需要从功率分析仪的中“更新率”、“数据帧”、“帧格式”的基本概念说起。
更新率
更新率指分析数据时使用的计算周期，比如更新率为10ms，意味着仪器每隔10ms会把采集的信号数据汇集到一块，然后计算出一次分析结果；同理，更新率为2s，意味着仪器每隔2s会把采集的信号数据汇集到一块，然后计算出一次分析结果。
数据帧
每经过一个更新周期，会计算出一次分析结果，一次分析结果中的数据称为一帧数据。
帧格式
每帧数据一般都包含以下两大类数据：原始电压电流数据、统计数据。

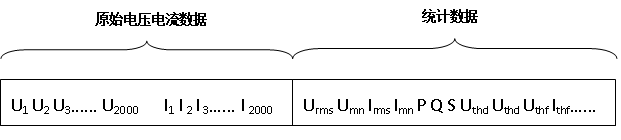

图1 功率分析仪数据帧格式
原始电压电流数据是采集的原始信号，只包括电压、电流两种数据类型，一般每种原始数据会有大约2000个数据点，可参考图1。
统计数据是由原始电压电流数据经过二次计算得出的统计结果，如电压有效值，电流有效值，电压总谐波畸变率等，每帧数据一般只有一个同一类型的统计数据，可参考图1。
波形图
把一帧数据中的原始数据连接为曲线，形成的图形一般命名为波形图，比如，电压波形图使用下图中的红色部分的数据绘制而成，如图2。

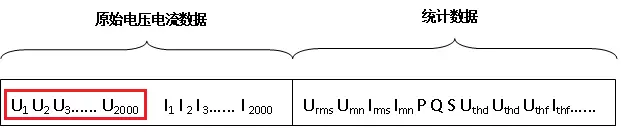

图2 电压波形图使用的数据
因为每帧数据大约有2000个数据点，波形图可以用来查看比较详细的、原始信号的波形情况,但是它只能查看原始电压电流两种数据。
趋势图
把多帧数据中的同一类型的统计数据连接为曲线，形成的图形一般命名为趋势图，比如，电压有效值趋势图使用下图中的红色部分的数据绘制而成，如图3。
图3 电压有效值趋势图使用的数据
因为每帧数据中，同一类型的统计数据只有一个，所以只有经过多个更新周期后才能看到趋势图，趋势图可以用来查看较长时间内某个特性分析结果的整体波形。
