示波器的那些事-有源探头和差分探头
录入：edatop.com 点击：
有源探头和差分探头
信号数度不断提高及逻辑家族电压不断降低，使得设计人员很难实现准确的测量结果。信号保真度和设备负荷是关键问题。在这么高的速度上，完整的测量解决方案包括高速、高保真探测解决方案，以与示波器的性能相匹配，如图一所示。
图一.在测量当前计算机总线和数据传输线中的快速时钟和边沿时，
高性能探头至关重要。
有源和差分探头才用专门研制的集成电路，在示波器接入和传输过程中保留信号，保证信号完整性。为测量快速上升时间的信号，高速有源探头或差分探头将提供更准确的结果，如图二所示。

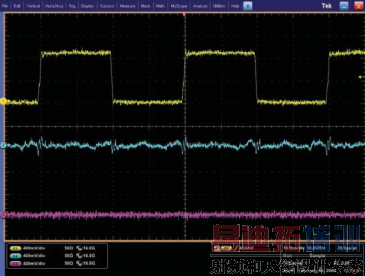

图二.差分探头可以把当前快速低压应用中的共模噪声与关心的信号成分分开，
这点尤为重要因为数字信号正不断下降到低于集成电路中典型噪声门限水平。
较新的探头类型能够使用一个设置，获得三种测量，而不用调节探头尖端连接。这些探头可以从同一个探头设置中，进行差分测量、单端测量和工模测量。
总结
本章内容介绍示波器的有源探头和差分探头，下节将介绍其它探头
