小电流测量的小细节，你都知道吗？

由于LEM传感器大多数是电流型的传感器，在使用大量程时，会给配套使用的仪器出了一些难题——当电流比较小时无法准确测量。

以致远电子PA333H高精度数字功率计和量程为1000A的IT1000-S举例，传感器的变比是1:1000，也就是经过传感器后的电流都被缩小1000倍。PA333H电流端子的最小量程为1A，最小能准确测量的电流为最小量程的1%，也就是10mA。

当使用IT1000-S后，我们进行反推，电流放大1000倍，也就是此时使用传感器后，PA333H最小能测量的电流是10A，当电流小于10A后，就无法完成测量了。这大大的限制了PA333H的应用，下面给大家提供两种解决办法。

1、使用外置分流器PATV-33进行测量

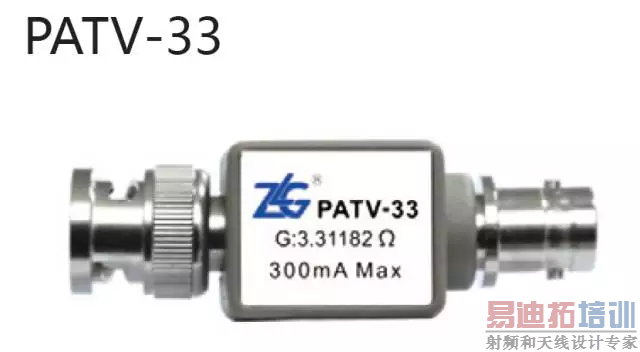

PATV-33为致远电子定制的高精度外置分流器，主要作用是将电流信号转换为电压信号，这样则可以转化测量，它的阻值在3.3Ω左右（每个实物会对应实测值），它最大允许输入的电流是300mA。

PA333H的BNC端子最小电压量程是100mV，最小能测量的电压是1mV，在使用PATV-33后，PA333H最小能测量的电流为1mV/3.3Ω=0.303mA，通过IT1000-S的比例放大，PA333H使用IT1000-S与PATV-33后最小可测得的电流为0.303mA*1000=0.303A，大大增强了PA333H测量小电流的能力。

2、使用传感器的测试小技巧来完成测试

可以把原边导线多绕几圈，通过增加一次侧的匝数，来改变输入输出的变比，比如，霍尔传感器IT1000-S变比为1:1000，原边导线多绕5圈，此时，输入输出的实际变比为1:200，并在功率计上更改变比值，这样测量的最小精确电流值为1A*1%*200=2A，相比原来的10A，上升了一个台阶，按照此道理，可以再多绕几圈，最小可以测量的电流值将进一步缩小。

上面讲解的两种方法都是可取的，有条件的话当然选用PATV-33，所能测量的电流更小。没条件支持时，使用第二种方法也是一种很好的临场解决办法。
