示波器的那些事-垂直系统和控制功能
录入：edatop.com 点击：
垂直系统和控制功能
可以使用垂直控制功能，在垂直方向定位和定标波形，设置输入耦合，调节其他信号条件。
位置和伏特/格
垂直位置控制功能允许在屏幕上想要的具体位置上下移动波形。
伏特/格设置（通常写作volts/div）是一个在屏幕上改变波形尺寸的标度因数。如果volts/div设置5V，那么每8个竖格表示5V，整个屏幕从下到上能够显示40V，其中假设一个格线有8个大格。如果设置是0.5volts/div,那么屏幕从下到上能够显示4V，以此类推。在屏幕上可以显示的最大电压是volts/div设置乘以竖格数量。注意使用的探头是（1×或10×）也会影响标度因数。如果示波器没有这种运算功能那么必须把volts/div标度除以探头的衰减因数。
通常情况下，volts/div标度拥有可变增益或精细增益控制功能，把显示的信号定标为特定数量的格。可以使用这个控制功能，协助进行上升时间测量。
输入耦合

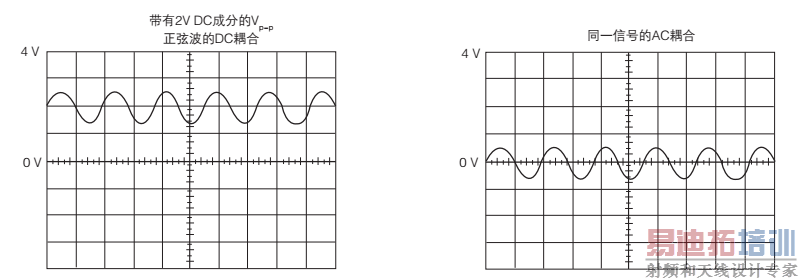

耦合指把信号从一条电路连接到另一条电路使用的方法。在这种情况下，输入耦合是从测试电路到示波器的连接。耦合可以设置成DC、AC或接地。DC耦合显示输入信号的所有信息。AC耦合封锁信号的DC成分，因此可以看到以零伏为中心的波形。下图说明了这种差异。AC耦合设置适合用于整个信号（交流+直流）对volts/div设置太大的情况。
接地设置把输入信号从垂直系统断开，让您看到零伏位于屏幕上哪个地方。在接地输入耦合和自动触发模式下，您在屏幕上会看到一条横线，这条横线表示零伏。从DC切换到接地、然后再切换回去，增益可以方便地测量相对于接地的信号电压电平。
带宽限制
大多数示波器有一条电路，限制示波器的带宽。通过限制带宽，可以降低显示的波形上有时出现的噪声，得到更感觉的信号画面。注意，在消除噪声的同时，带宽限制还会降低或消除高频信号成分。
带宽增强
某些示波器可能会提供DSP任意平衡滤波器，可以用来改善示波器通道响应。这个滤波器扩展了带宽，使示波器通道频响平坦化，改善相位线性度，在通道之间提供更好的匹配度。它还会降低上升时间，改善时域阶跃响应。
水平系统控制功能
示波器的水平系统与输入信号采集关系最为密切，这里要考虑的因素包括采集率和记录长度。水平控制功能用来在水平方向定位和定标波形。
