示波器的哪些事-示波器的测量技术
录入：edatop.com 点击：
你可能用过示波器，示波器的测量技术你了解过吗？如果没有那么就让日图君带大家一起来了解示波器的基本测量技术。进入正题示波器的测量技术的两种最基本的测量是电压测量和时间测量。几乎每种其他测量都基于两种测量技术中的一种。
现在进入讨论环节，本次讨论内容是在示波器屏幕上目视测量方法。这是模拟仪器中常用的一种技术，也可以用来“一目了然地”连接数字示波器画面。
注意，大多数数字示波器包括自动测量工具，简化和加快了常见分析任务，从而改善测量的可靠性和信心。但是，了解怎样进行本次介绍的手动测量，将帮您了解和检查自动测量。
电压测量
电压是电路中两点之间的电位量，用伏特表示。通常这两点中一个点是接地（零伏），但并不是一直都是接地。还可以测量峰峰值电压，即从信号的最大点到信号的最小点。必须注意指明表示的是哪个电压。
示波器主要是一种电压测量设备。一旦测量了电压，其它量只是计算而已。例如，欧姆定律指出，电路中两点之间的电压等于电流乘以电阻。从任意两个量中，都可以使用下面的公司计算出第三个量：
电压=电流×电阻
电流=电压/电阻
电阻=电压/电流
另一个方便的公式是功率定理，指明DC信号的功率等于电压乘以电流。AC信号的计算比较复杂，但在这里，测量电压是计算其它量的第一步。如图显示了一个峰值电压（Vp）和峰峰值电压（Vp-p）。

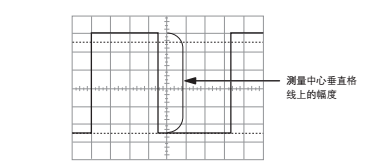

进行电压测试最基本的方法是计算一个波形在示波器垂直标度上跨越的格数。调节信号，在垂直方向上覆盖大多数显示画面，可以进行最佳的电压测量，如图所示。使用的显示区域越多，能够读取测量数据的精度越高。
许多示波器带有光标，允许自动进行波形测量，而不必计算格线标记数量。光标是一条简单的可以在显示画面中移动的线。两个水平光表线。两个水平光标线可以上下移动，括出电压测量中的波形幅度；两条垂直线可以左右移动，用于时间测量。读取数显示了其位置上的电压或时间。
时间和频率测量
可以使用示波器的水平标度进行时间测量。时间测量包括测量脉冲的周期和脉宽。频率是周期的倒数，因此如果知道周期，那么用1除以周期，就可以得到频率。与电压测量一样，在把测信号的部分调节到覆盖显示画面大部分区域时，可以提高时间测量的精度。
脉宽和上升时间测量
在许多应用中，脉冲形状细节非常重要。脉冲可能会失真，导致数字电路发送故障，脉冲串中的脉冲定时通常非常重要。
标准脉冲测量是脉冲上升时间是脉冲从抵押变成高压所需的时间量。依据惯例，上升时间是从脉冲全部电压的10%上升到90%的时间。这消除了脉冲跳变角上的任何不规则性。脉宽是脉冲从低到高、然后再回到低所用的时间量，依据惯例，脉宽在全部电压的50%处测得。
脉冲测量通常要求微调触发。为成为捕获专家，您应该了解怎样使用触发释抑及怎样设置数字示波器捕获触发钱数据。水平放大是测量脉冲使用的另一种实现功能，可以看到快速脉冲的精细细节。
