示波器的系统和控制功能
录入：edatop.com 点击：
本文内容简单介绍模拟示波器和数字示波器上的基本系统和控制功能。某些控制功能在模拟示波器和数字示波器之间是不同的吗，您的示波器可能拥有本文没有提到的其它控制功能。
基本示波器由四种不同的系统组成：垂直系统、水平系统和显示系统。通过了解每个系统，您可以有效运用示波器，处理特定的测量挑战。

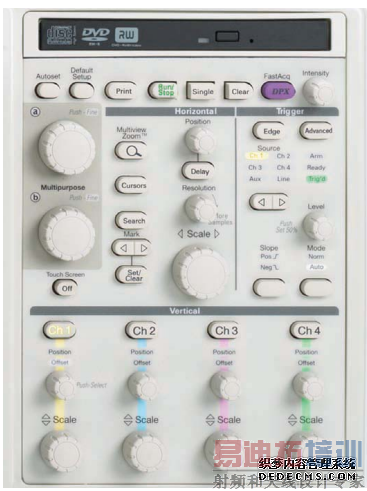

示波器的前面板分成三个主要区域，分别表位垂直、水平和触发。您的示波器可能有其他区域，具体视示波器型号和类型而定。
在使用示波器时，您需要调节三个基本设置，适应输入型号：
垂直：信号的衰减或放大程度。使用伏特/格控制功能，把信号幅度调节到所需的量程。
水平：时基。使用秒/格控制功能，设置屏幕中水平方向表示的每格时间数量。
触发：触发示波器。使用触电平稳定重复的信号，或触发单位事件。
常用的垂直控制功能包括：
端接
-1MΩ
-50Ω
耦合
-DC
-AC
-GND
带宽
-限制
-增强
位置
偏置
颠倒-开/关
标度
-固定步长
-可变
