如何观察示波器电信号波形

最新的产品不会看显示电信号波形？

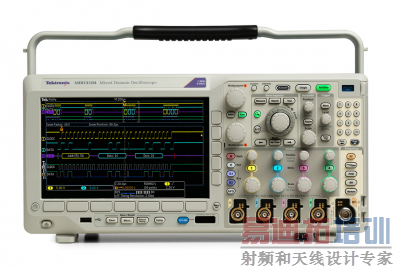

示波器是一种常用的电子测量仪器，被广泛的应用于多个领域当中。示波器主要针对于各行业中的电压、电流、频率、相位差、调幅度等电信号进行检测。我们对于示波器观察电信号波形的步骤都了解过吗 下面日图科技就来为大家具体介绍一下示波器观察电信号波形的步骤吧，希望可以帮助到大家。

1.选择Y轴耦合方式

根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。

2.选择Y轴灵敏度

根据被测信号的大约峰-峰值(如果采用衰减探头，应除以衰减倍数;在耦合方式取DC档时，还要考虑叠加的直流电压值)，将Y轴灵敏度选择V/div开关(或Y轴衰减开关)置于适当档级。实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调(或Y轴增益)旋钮，使屏幕上显现所需要高度的波形。

3.选择触发(或同步)信号来源与极性

通常将触发(或同步)信号极性开关置于“+”或“-”档。

4.选择扫描速度

根据被测信号周期(或频率)的大约值，将X轴扫描速度t/div(或扫描范围)开关置于适当档级。实际使用中如不需读测时间值，则可适当调节扫速t/div微调(或扫描微调)旋钮，使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

5.输入被测信号

被测信号由示波器探头衰减后(或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大)，通过Y轴输入端输入示波器。
