日 带您走进WLAN测试

录入:edatop.com    点击:
如今,我们很难想象没有无线区域网络(WLAN)的生活会是什么样子。WLAN或Wi-Fi技术已经延伸至我们每个人的日常生活中,手机、电脑、相机……许多电子设备都在加入互联大军。随着WLAN设备的市场的不断扩大,WLAN的测试也成为许多工程师关注的热点。
在WLAN的测试中我们会遇到EVM,ModulationQuality,Constellation,Power,Frequencyerror,SpectrumMask,IQoffset测试等等。

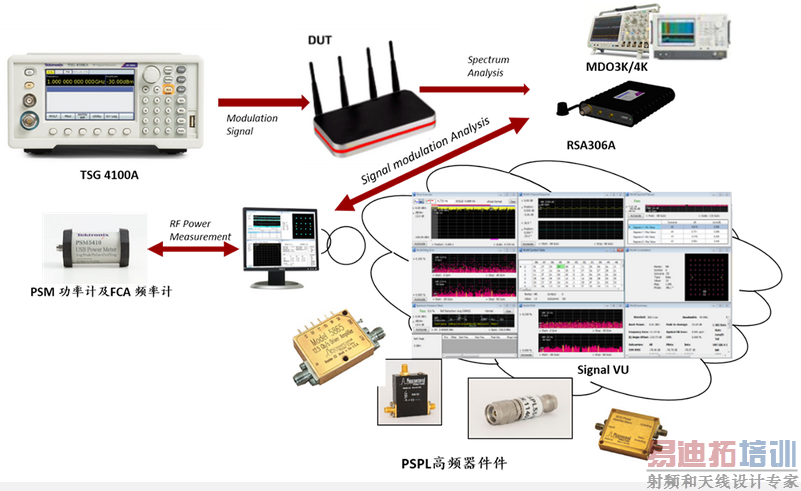

针对这些测试的要求TEK提供了性价比超高的测试方案:
其中主要产品有:
1、泰克RF矢量信号发生器TSG4100A系列
TSG4100A系列RF矢量信号发生器以入门级RF信号发生器的价格,提供了中档性能和高达200MHz的调制带宽。它们采用新技术提供无杂散输出,实现了低相位噪声(1GHz载波在20kHz偏置时为-113dBc/Hz)及超高频率分辨率(在任意频率时为1μHz)。
TSG4100A系列标配模拟调制功能。方便地现场升级软件可以简便地从模拟调制功能转向高级矢量调制和数字调制功能,提供最灵活的配置和最佳的投资保护。这些仪器完善了泰克其他领先的中档RF测试解决方案,如基于USB的RSA306频谱分析仪及MDO4000B和MDO3000混合域示波器
TSG4100A系列仪器采用恒温箱式SC切割振荡器(TSG410xA-M00或E1型号)时基,与采用TCXO时基的仪器相比,稳定性提高了100倍(密闭相位噪声下降了100倍)。
主要特点
1.模拟和矢量/数字信号发生功能
2.双基带ARB发生器
3.模拟调制标准
4.以极低成本通过软密钥升级到矢量/数字调制
5.GSM、EDGE、W-CDMA、APCO-25、DECT、NADC、PDC和TETRA数字调制应用
6.USB、GPIB、RS-232和LAN接口
7.12磅(5.6千克)
8.2U高和半标准机架宽度
2、混合域示波器MDO3000/4000系列
合六为一,方便实惠
据研究显示,使用示波器的用户还会频繁地使用频谱分析仪、DVM计数器、函数发生器逻辑分析仪测试测量设备。泰克MDO3000系列示波器正是为了帮助设计工程师适应这一情况转变而设计的。MDO3000集成了示波器、全功能频谱分析仪、逻辑分析仪、协议分析仪、全功能任意函数发生器和数字万用表,可以提供对几乎全部嵌入式设计进行测试和调试所需的各种工具,避免了使用独立仪器的高昂成本。
示波器:MDO3000示波器配有省时工具,可帮助用户比以前更快地发现、捕获、搜索和分析设计中的问题。具有2个或4个带宽范围为100MHz-1GHz的模拟输入通道、高达5GS/s的采样率。1GHz仪器标配1GHz无源电压探头,这些低电容探头能够最小化对被测器件的影响,同时减轻信号失真和把信号“干净”地传送至示波器进行测量。借助新的FastAcq(快速采集)特性,MDO3000示波器提供每秒超过280,000个波形的捕获速率,并将波形显示在鲜亮的数字荧光显示屏上,迅速发现难捡事件。
频谱仪:MDO3000示波器的专用N型连接器和采集系统提供射频性能,媲美单机版基础频谱分析仪。其频率覆盖与示波器带宽相匹配,任何机型上的RF输入频率均可扩展至3GHz,具有业内唯一高达3GHz的捕获带宽,SFDR为-60dBc(典型值)。尽管MDO3000示波器集示波器和频谱分析仪功能于一身,但其成本却远远低于这两台仪器。
任意函数发生器:集成的可选50MHzAFG功能,用户可轻松复制传感器信号或其他缺失的系统输入,无需等待系统各个部分完成。配有128k点波形存储器,任意波形记录长度达到竞争产品的八倍之多。输出速率达250MS/s,比竞争产品快两倍以上。兼容TektronixArbExpress®基于PC的波形创建和编辑软件。
逻辑分析仪:选配16条集成数字通道,提供观察两条不同总线所需的通道数量,这些数字通道与示波器的模拟通道同步,让用户能够观察到设计中发生的情况。具有500MS/s取样速率(2ns定时分辨率),每条通道10M点记录长度,8.25GS/s取样速率,MagniVu(121定时分辨率)。
协议分析仪:利用MDO3000示波器的协议分析软件包,用户可以直接在示波器上解码总线。为下述总线提供了船型分析软件包:I2C,SPI,RS-232/422/485/UART,CAN,LIN,USB2.0,MIL-STD-1553,I2S,LJ,RJ,TDM,FlexRay。
集成数字伏特计(DVM):提供3.5位数ACRMS、DC或AC+DCRMS电压测量以及5位数频率测量,其大尺寸、易读式显示屏使您能够立即觉察出读数的变化。在注册MDO3000产品时可免费获得DVM特性。
随用户“成长”的示波器
为了进一步帮客户节约成本,MDO3000系列混合域示波器支持量身定制并且可以在购买后全面升级。客户购买了标配机器,如果日后需求发生变化,可以再根据需要购买相应的功能,对机器进行升级,例如把带宽性能升级到最高1GHz、把RF带宽扩大到3GHz、增加16条数字通道及探测、增加AFG等功能用户都可以日后根据需求增加。
