示波器的主要数据采集技术-定时采集和状态采集

录入：edatop.com 点击：

在数字示波器刚刚推出的时候，很多工程师对其是不信任的，他们觉得模拟示波器才是实时示波器，而数字示波器不是实时的。事实确实如此，因为数字示波器要先把一段数据采集到高速缓存里面，然后再停止采集，再由后面的处理器把缓存里的数据取出来再进行内插、分析、测量、显示。数字示波器的数据来源依靠于哪些技术？在数字示波器和示波器中都有着两种主要的数据采集技术-定时采集和状态采集。

定时采集，其中MSO以MSO采样率确定的距离相等的时间对数字信号采样。在每个样点上，MSO存储信号的逻辑状态，创建信号的时序图。

第二种数字采集技术是状态采集。状态采集规定了数字信号逻辑状态有效稳定的特殊时间，这在同步和时钟输入数字电路中十分常见。时钟信号规定了信号状态有效的时间。例如，对采用上升沿时钟的D触发装置来说，输入信号稳定时间在时钟上升沿周围。对采用上升沿时钟的D触发装置来说，输出信号稳定时间在时钟下降沿周围。由于同步电路的时钟周期可能并不是固定的，因此状态采集之间的时间可能并不均匀，这一点是它与定时采集的不同点。

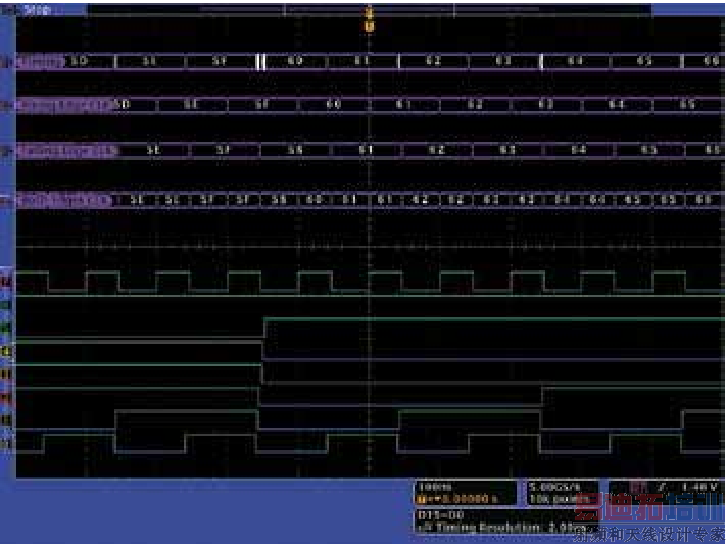

逻辑分析仪同时提供了定时采集功能和状态采集功能。混合信号示波器数字通道采集信号的方式与逻辑分析仪在定时采集模式下采集信号的方式类似，如图1所示。泰克MSO系列把定时采集解码成时钟输入总线显示画面(图1)和事件表(图2)，其与逻辑分析仪的状态采集显示画面类似，在调试过程中为您提供重要信息。
