物联网中复杂的混合信号设备的设计和调试

录入：edatop.com 点击：

传统上，大多数应用的无线设备一直是由资深RF设计工程师设计的。现在，市场上有不计其数的无线“模块”，可以直接购买并整合到采用参考设计的项目中。这些模块促进了物联网设备的迅猛增长，可以加快开发时间。但是，在系统级调试方面，设计团队需要努力确定问题是出在自己的模块里，还是出在自己的设备里。

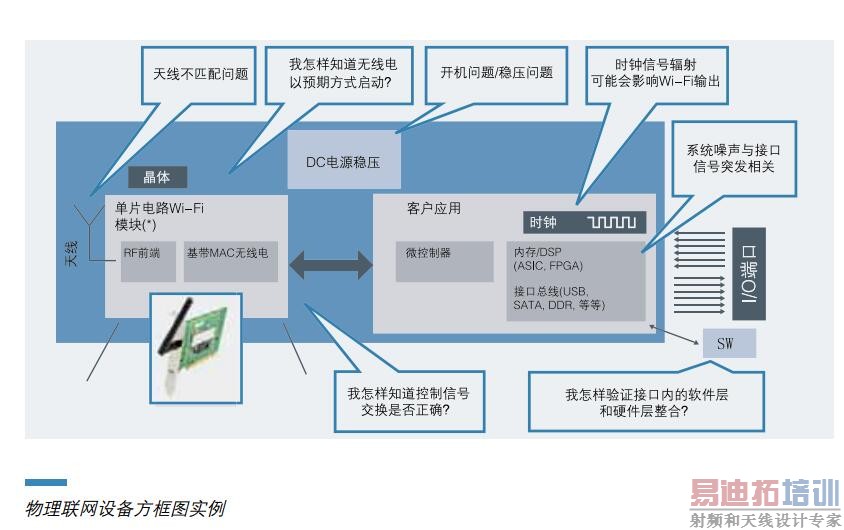

在混合信号设备在设计和调试过程中会遇到各种各样的问题，比如天线不匹配、开机是否稳定、怎样知道控制信号是否正确等等。通过下面的这张图就可以看出各种问题了。

如果没有适当的设备和测试方案，调试复杂的系统可能会耗时长，成本高。

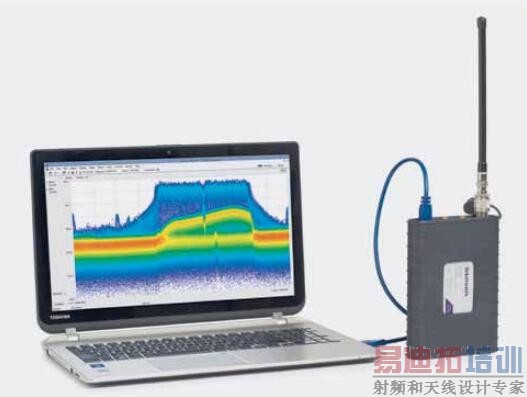

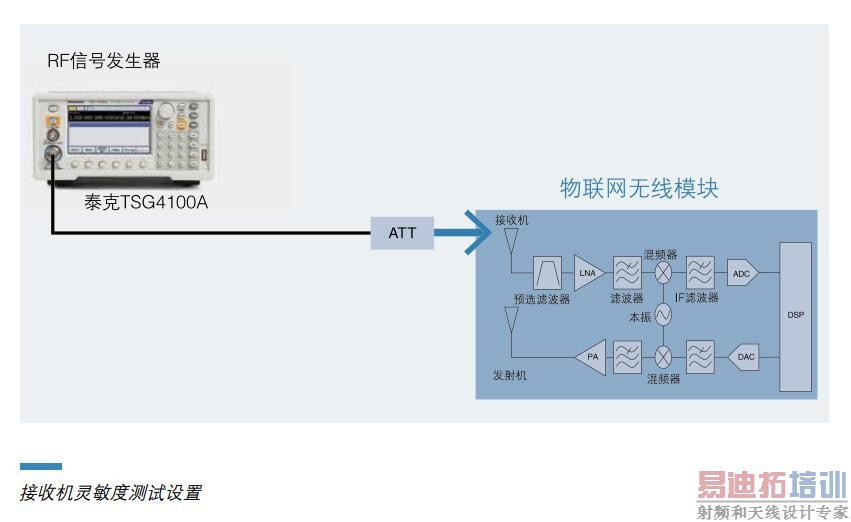

测试设备是否传送信号的最简单的方式，是使用频谱分析仪查看RF信号。使用正确的仪器可以简便地测量信号的频率和功率电平。如果您需要测试无线接收机工作性能，您最好进行灵敏度测试和封锁测试。灵敏度测试用来检验接收机能够运行最小的可辨别信号。接收机封锁测试正好相反，它检验设备能够忽略不想要的信号，同时仍解调想要的信号。每项测试都要求RF信号发生器。
