混合信号示波器调试技巧-设置数字门限
录入：edatop.com 点击：
随着电子产品速度越来越快、越来越复杂，其设计、检验和调试的难度也越来越大。设计人员必须全面检验设计，才能保证产品可靠运行。混合信号示波器调试技巧有很多，其中至基本的技巧也就是设置数字门限，如何设置数字门限，为何要设置数字门限呢？
混合信号示波器的数字通道把数字信号视为逻辑值高或逻辑值低，与数字电路查看信号的方式一模一样。也就是说，只要振铃、过冲和地电平弹跳不导致逻辑跳变，那么这些模拟特点对MSO就不是问题。与逻辑分析仪一样，MSO使用门限电压，确定信号是逻辑值高还是逻辑值低。

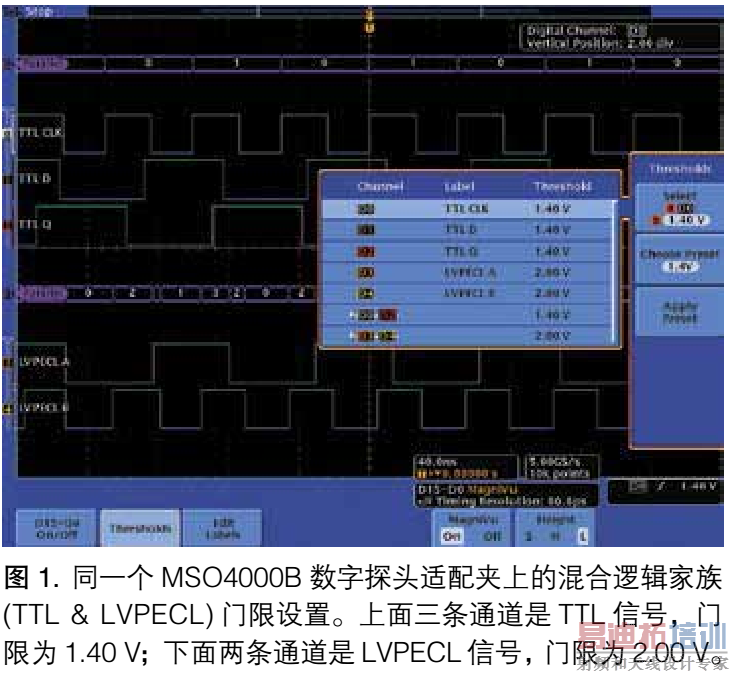

MSO5000B、MSO4000B和MDO4000B系列可以为每条通道独立设置门限，适合调试带有混合逻辑家族的电路。图1显示了MSO4000B在其中一个数字探头适配夹上测量五个逻辑信号，它同时测量三个TTL(晶体管-晶体管逻辑)信号和两个LVPECL(低压正发射器-耦合逻辑)信号。
MSO2000B和MDO3000系列则为每个探头适配夹设置门限(一组8条通道)，因此TTL信号将位于第一个适配夹上，而LVPECL信号则位于第二个适配夹上。
